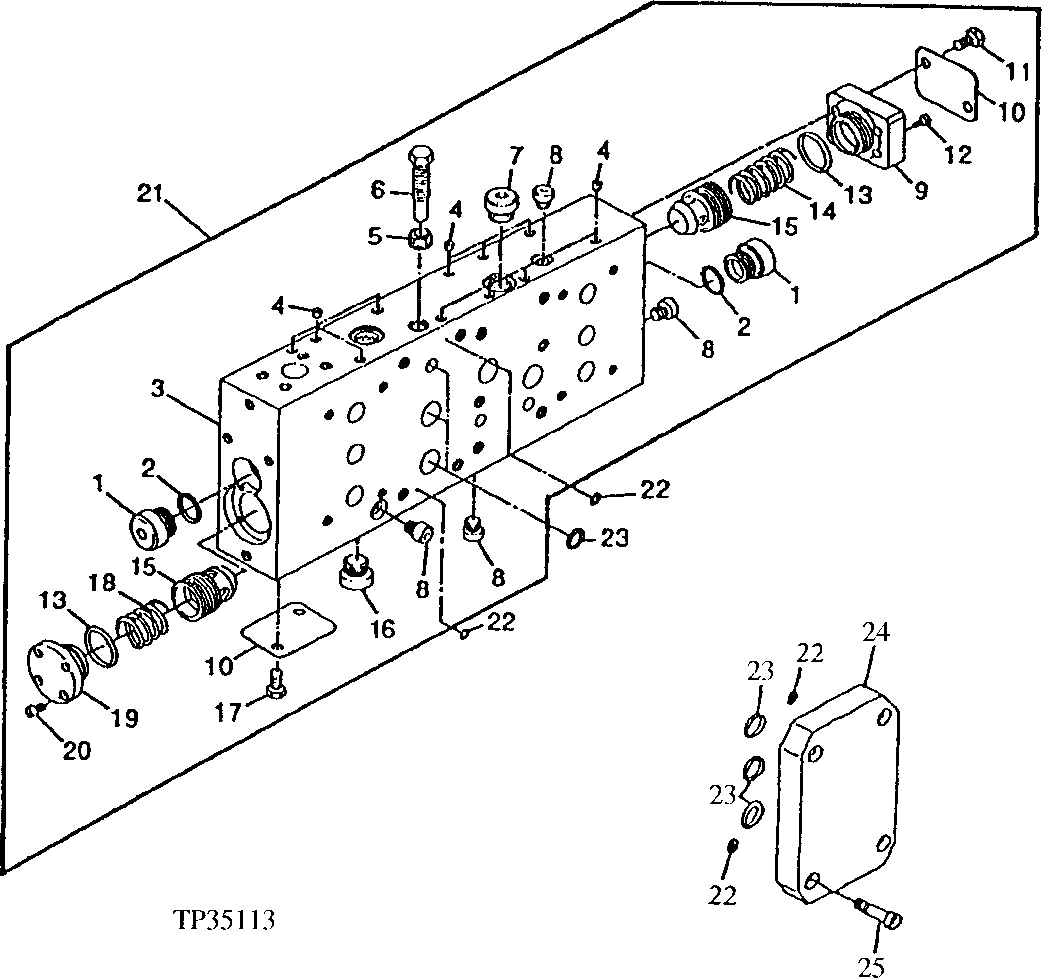

MAIN HYDRAULIC CONTROL VALVE MANIFOLD ASSEMBLY ( - 556935)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T139561	2	Plug	-
2	T139560	2	O-Ring	30 X 2 mm (1.181" X 0.079")
3	-	1	Part 3	-
4	15M7032	21	Pipe Plug	-
5	T139732	1	Nut	-
6	T139733	1	SCREW	-
7	AT125519	1	Plug	-
7	R29936	1	O-Ring	(NOT ILLUSTRATED)
8	-	4	Part 9	( AT152045 NO LONGER AVAILABLE)
9	-	1	Part 10	( T139563 NO LONGER AVAILABLE)
10	-	2	Part 11	-
11	-	2	Part 12	-
12	19M7600	2	Screw	M5 X 12
13	T139575	2	O-Ring	39.200 X 3 mm (1.543" X 0.118")
14	T107853	1	SPRING	-
15	T107939	2	POPPET	-
16	AT106386	1	FITTING PLUG	-
16	-	1	Part 18	( Z43629 NLA) (NOT ILLUSTRATED)
17	-	2	Part 19	-
18	T152640	1	Spring	-
19	-	1	Part 21	( T139564 NO LONGER AVAILABLE)
20	-	4	Part 22	( 19M8187 NO LONGER AVAILABLE)
21	AT152044	1	Plate	-
22	T107877	4	O-RING	-
23	T107888	6	O-Ring	-
24	T107942	1	COVER	-
25	19M8169	4	Screw	M12 X 30

MAIN HYDRAULIC CONTROL VALVE MANIFOLD ASSEMBLY ( - 556935)
