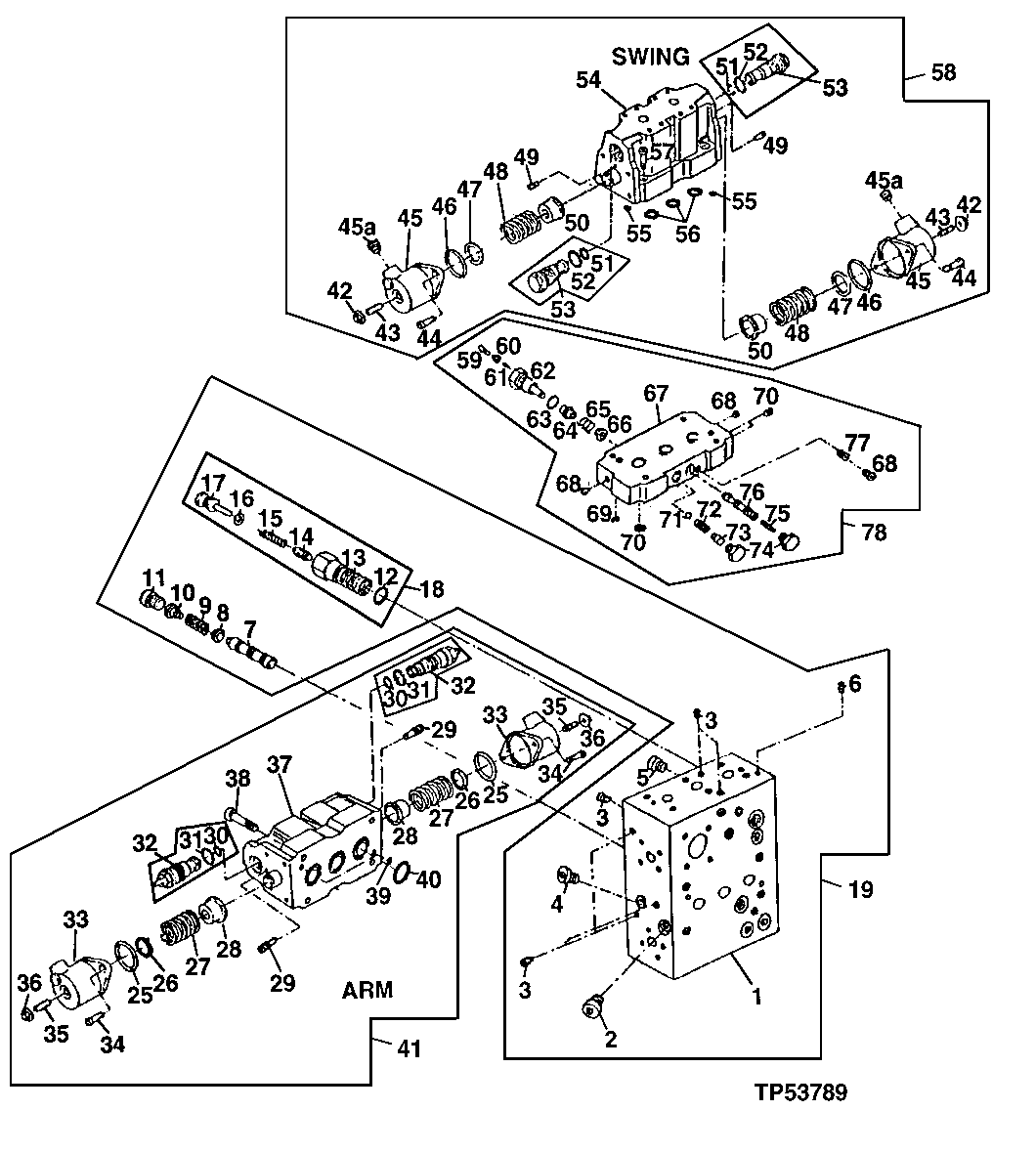

MAIN HYDRAULIC CONTROL VALVE MANIFOLD AND SECTIONS (UPPER) (556936 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	AT125519	1	Plug	-
3	T121804	5	Plug	-
4	-	1	Part 4	-
5	-	1	Part 5	-
6	T107871	4	Plug	-
7	-	1	Part 7	-
8	T107962	1	Retainer	-
9	-	1	Part 9	-
10	-	1	Part 10	-
11	AT112799	1	Fitting Plug	-
12	T104109	1	O-RING	-
13	-	1	Part 13	-
14	-	1	Part 14	-
15	-	1	Part 15	-
16	-	1	Part 16	-
16	-	1	Part 17	-
17	-	1	Part 18	-
18	AT178482	1	Hydr./Pilot Control Valve	-
19	AT178483	1	Manifold	-
25	T153021	4	O-Ring	-
26	AT152047	1	Shim Kit	-
27	T139569	4	Spring	-
28	T107944	4	Cap	-
29	AT156518	2	Pressure Relief Valve	-
30	R80632	4	O-Ring	-
31	T139571	4	O-Ring	-
32	AT152054	4	Pressure Relief Valve	RELIEF
33	T153020	4	Cushion Cover	-
34	19M7660	4	Screw	M8 X 20
35	T115243	4	Screw	-
36	T107964	4	Nut	-
37	AT167730	1	Hyd Actuated Control Valve	-
38	19M8169	8	Screw	M12 X 30
39	T107877	4	O-RING	-
40	T107888	6	O-Ring	-
41	AT169476	1	Hyd Actuated Control Valve	ARM

MAIN HYDRAULIC CONTROL VALVE MANIFOLD AND SECTIONS (UPPER) (556936 - )
