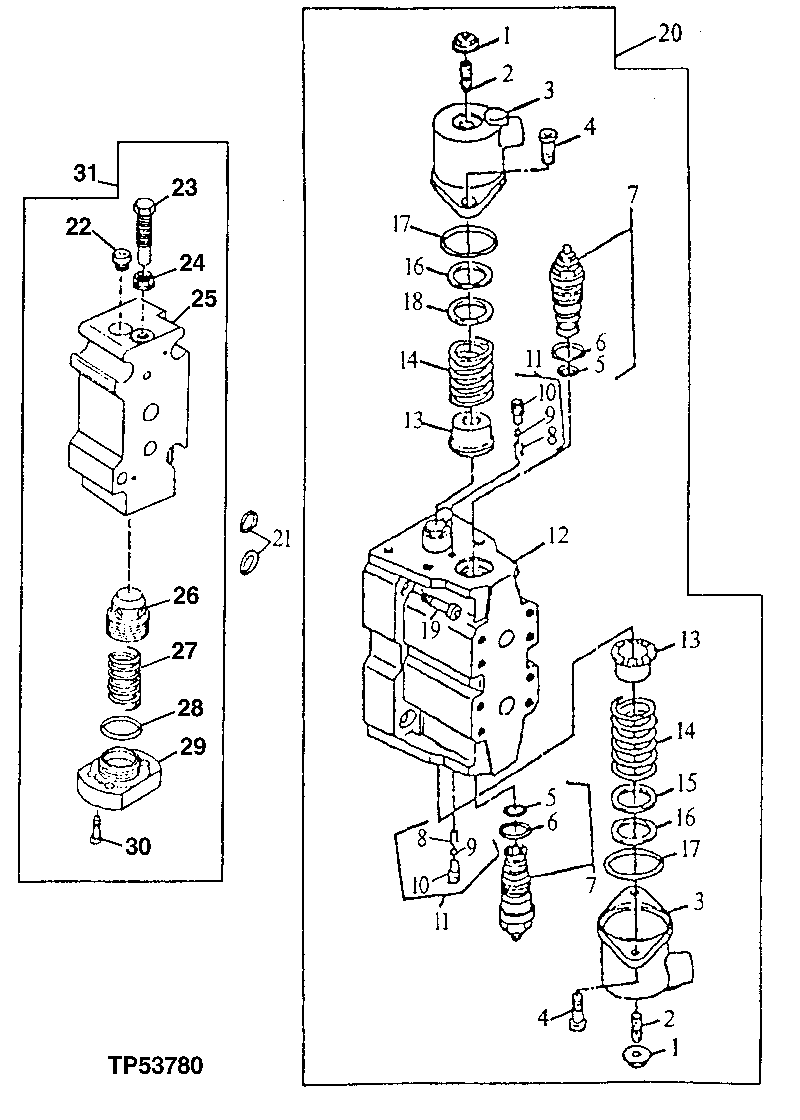

Main Hydraulic Control Valve (546277 - 556935)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T107964	2	Nut	-
2	T115243	2	Screw	-
3	T153020	2	Cushion Cover	(SUB FOR T139570)
4	19M7660	4	Screw	M8 X 20
5	N31772	2	O-Ring	-
6	T139571	2	O-Ring	-
7	AT152054	2	Pressure Relief Valve	-
8	-	2	Part 8	(SUB AT156518)
9	-	2	Part 9	(SUB AT156518)
10	-	2	Part 10	(SUB AT156518)
11	AT156518	2	Pressure Relief Valve	-
12	-	1	Part 12	(SUB AT169476)
13	T107944	2	Cap	-
14	T139569	2	Spring	-
15	-	1	Part 15	(USE KIT AT152047)
16	-	2	Part 16	(USE KIT AT152047)
17	T153021	2	O-Ring	(SUB FOR T107880, THIS APPLICATION)
18	-	1	Part 18	(USE KIT AT152047)
19	19M8442	4	Screw	M12 X 100
20	AT169476	1	Hyd Actuated Control Valve	ARM, (SUB FOR AT152055)
21	R61871	2	O-Ring	-
22	TH104732	1	Fitting Plug	(SUB FOR 0230126)
23	-	1	Part 23	(SUB AT167974)
24	T104110	1	Nut	-
25	-	1	Part 25	(SUB AT167974)
26	AT179824	1	Hyd Actuated Control Valve	(SUB FOR T107939, THIS APPLICATION)
27	-	1	Part 27	(SUB AT167974)
28	T139575	1	O-Ring	39.200 X 3 mm (1.543" X 0.118")
29	-	1	Part 29	(SUB AT167974)
30	19M8627	4	Screw	M6 X 20
31	AT167974	1	Plate	ARM REGENERATION

Main Hydraulic Control Valve (546277 - 556935)

Нет текстового описания
