HEAD END, ARM CYLINDER LOAD LOWERING VALVE HYDRAULICS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT168396	1	Hose	17.4752" X 5689 mm (224") X 17.4752"
2	T77613	4	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
3	38H1016	1	Tee Fitting	-
4	38H1415	1	Fitting	-
5	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
6	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
7	38H1006	1	Elbow Fitting	-
8	T77932	3	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
9	19M8519	4	Screw	M12 X 120
10	T78313	1	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
11	T107068	2	Flange Fitting	-
12	19M7496	4	Cap Screw	M12 X 45
13	AT168411	1	Hose	1" X 825 mm (32-1/2") X 36.5252"
14	38H1417	2	Fitting	-
15	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
16	19M7785	1	Screw	M10 X 25
17	38H1032	1	Tee Fitting	-
18	AT169498	1	Structural Tube	-
19	AT152191	2	Hose Clamp	-
20	T26955	1	Clamp	-
21	AT168407	1	Hose	1" X 5435 mm (214") X 1"
22	AT168447	1	Hyd Actuated Control Valve	-
23	38H1030	1	Tee Fitting	-
24	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
25	H77698	1	Tie Band	-
26	T157676	1	Label	LOAD LOWERING
27	-	1	Part 27	KIT, ARM CYLINDER HEAD END LOAD LOWERING ( AT168450 NO LONGER AVAILABLE)

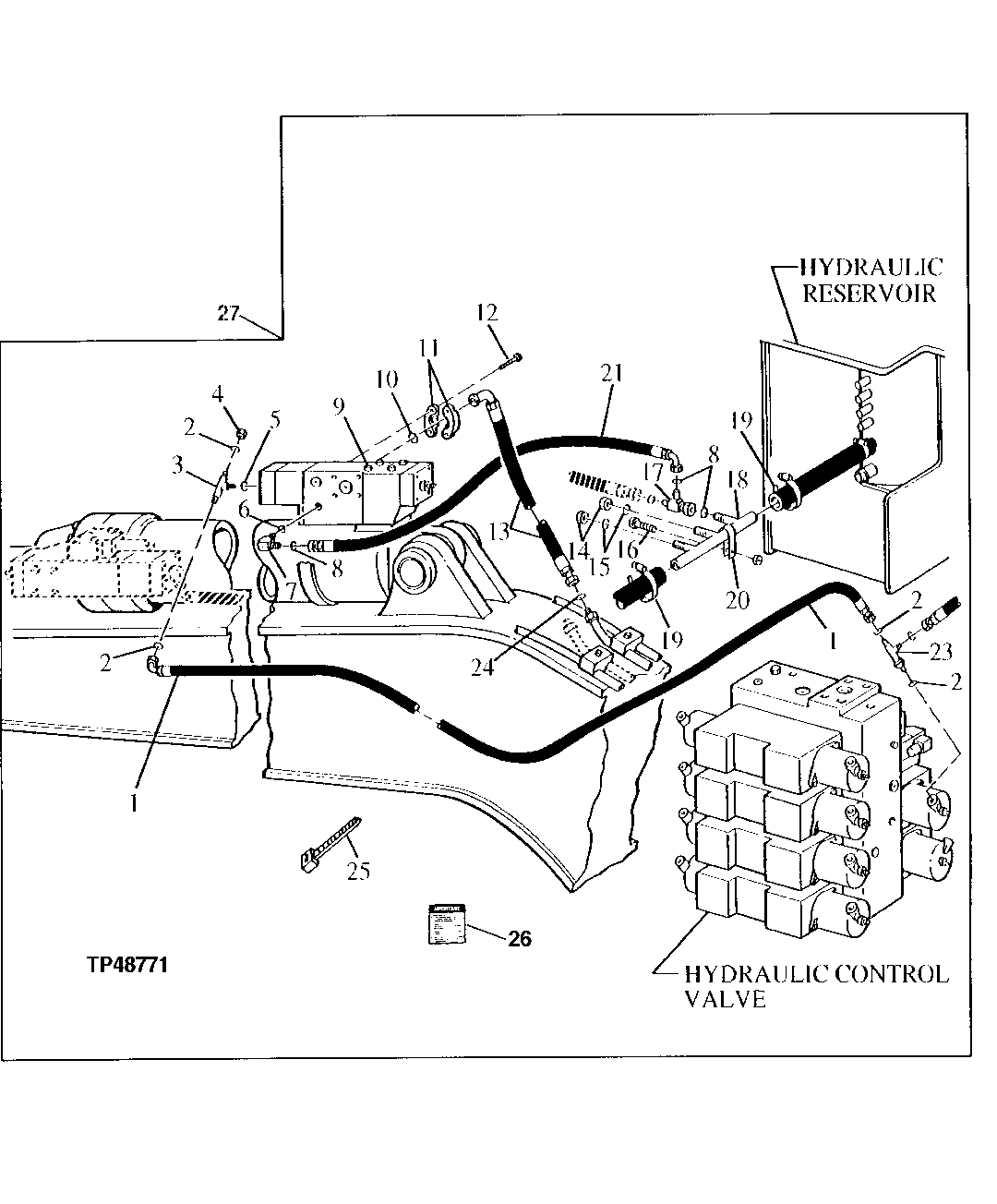

HEAD END, ARM CYLINDER LOAD LOWERING VALVE HYDRAULICS
