BOOM CYLINDER TO CONTROL VALVE LINES ( - 553935)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T78313	2	O-Ring	-
2	T107068	4	Flange Fitting	-
3	19M7493	8	Cap Screw	M12 X 40
4	AT147238	1	Hydraulic Hose	1" X 1219 mm (48") X 36.5252"
5	AT147237	1	Hydraulic Hose	1" X 1195 mm (47") X 36.5252"
6	T76938	2	O-Ring	-
7	T78715	2	Nut	-
8	AT147480	1	Line	-
9	T77858	8	O-Ring	-
10	AT147354	4	Hydraulic Hose	30.1752" X 872 mm (34-1/4") X 30.1752"
11	19M7807	2	Screw	M10 X 60
12	T35459	2	CLAMP	JUNCTION TUBES TO MAINFRAME BRACKET
13	AT147239	1	Oil Line	-
14	24M7296	2	Washer	10.500 X 30 X 2.500 mm
15	14M7296	2	Flange Nut	M10
16	N189220	1	Tie Band	(SUB FOR AA21510)BOOM HOSES TO LEFT PROPEL HOSES

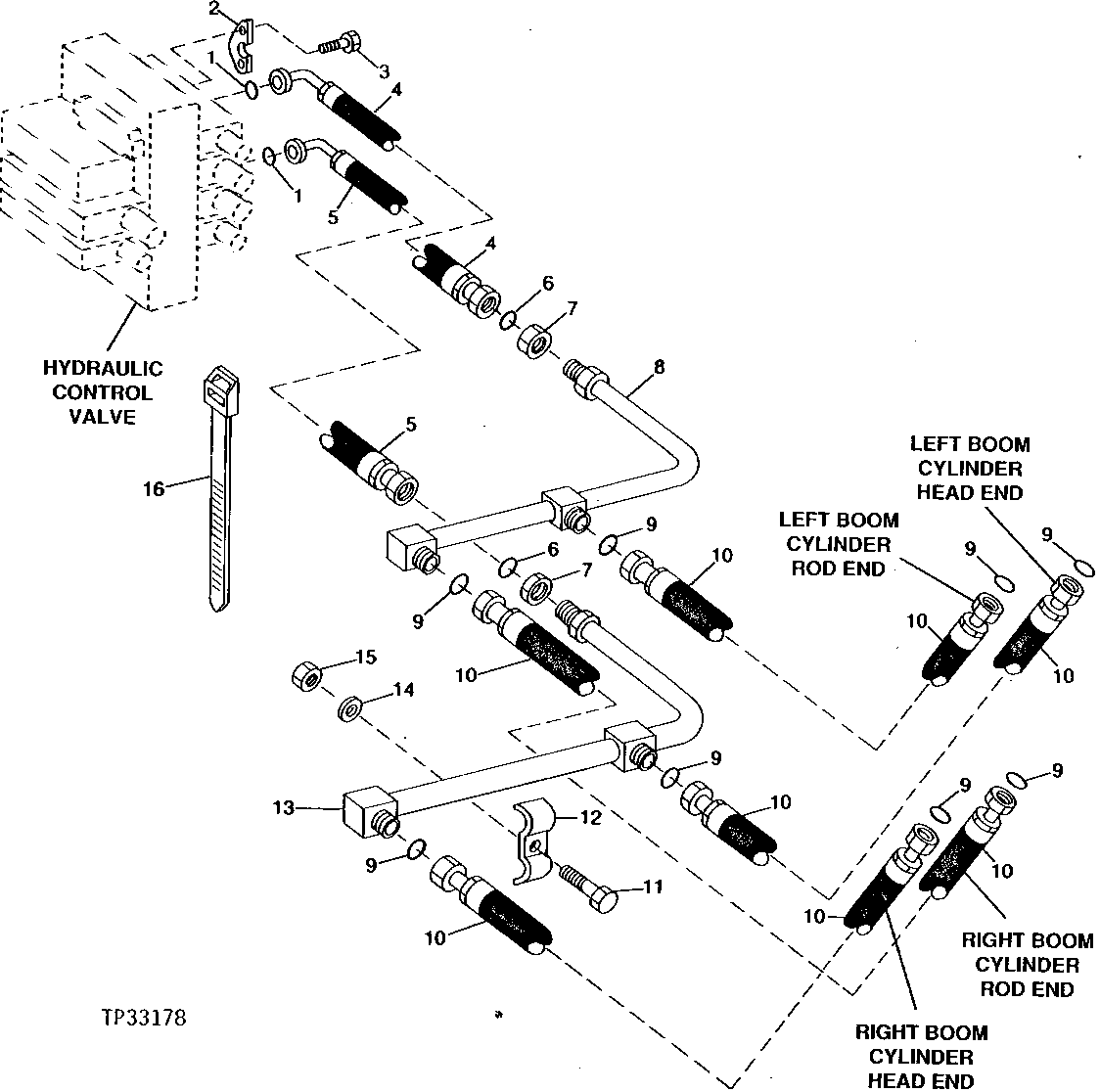

BOOM CYLINDER TO CONTROL VALVE LINES ( - 553935)

Нет текстового описания
