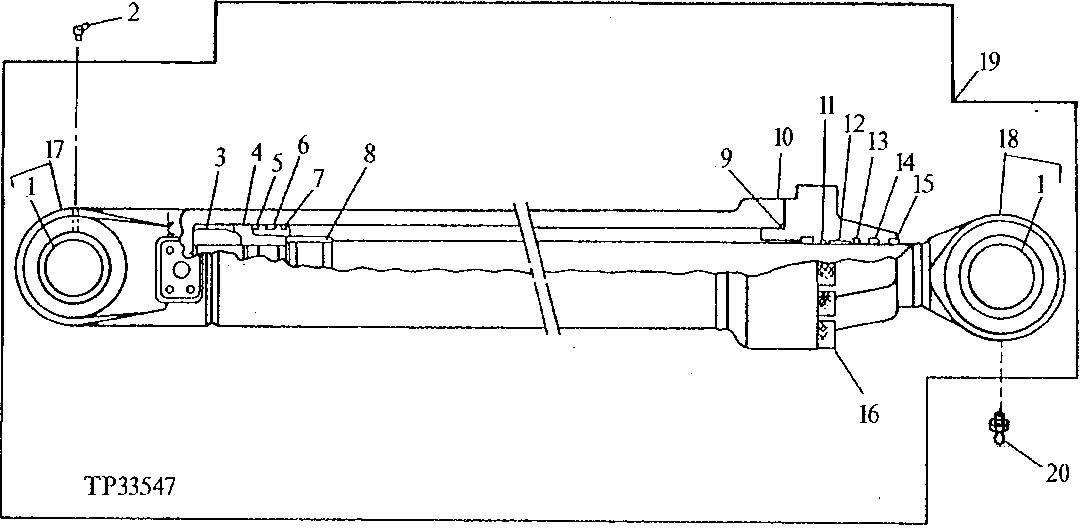

BOOM CYLINDER (RIGHT AND LEFT)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TH102446	4	Seal	(SUB FOR AH140158)
1	H144209	2	Bushing	(HEAD AND ROD END)
2	JD7799	1	Lubrication Fitting	-
3	H144235	1	Nut	-
4	H144223	1	Piston	-
5	AH138083	1	Seal	(K)
6	H144226	2	Wear Ring	(K)
7	H144229	2	Back-Up Ring	(K)
8	H144232	1	Cushion	-
9	H144919	1	Back-Up Ring	(K)
10	H146298	1	Hydr. Cylinder Rod Guide	-
11	R81788	1	Ring	-
12	AT264272	1	Bushing	(SUB FOR T108019, AT154778, 4272960)
13	AH144607	1	Seal	(K)
14	AH140481	1	Seal	(K)
15	H149663	1	Seal	(K) (SUB FOR H146687)
16	19M8629	8	Screw	M20 X 70
17	AH144655	1	Hydraulic Cylinder Barrel	(RH), (SUB FOR AH140152)
17	AH144654	1	Hydraulic Cylinder Barrel	(LH), (SUB FOR AH142150)
18	AH138071	1	Hydraulic Cylinder Rod	-
19	AH144674	1	Hydraulic Cylinder	(RH), (SUB FOR AH140589)
19	-	1	Part 22	(LH), (SUB FOR AH140588 ( AH144671 NLA))
20	JD7769	1	Lubrication Fitting	(WITHOUT CENTRAL LUBE)
..	AH144594	1	Seal Kit	INCLUDES ALL (K) PARTS (CYLINDER SEAL)
