BOOM CYLINDER LOAD LOWERING VALVE HYDRAULICS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT168402	1	Hose	17.4752" X 2324 mm (91-1/2") X 17.4752"
2	T77932	5	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
3	38H1006	2	Elbow Fitting	-
4	R26906	3	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
5	19M8441	8	Screw	M10 X 60
6	AT168381	1	Line	-
7	T78313	4	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
8	AT168413	2	Line	-
9	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
10	AT168382	1	Line	-
11	AT168403	2	Hose	17.4752" X 330 mm (13") X 17.4752"
12	T77613	7	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
13	38H1016	1	Tee Fitting	-
14	R26448	4	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
15	T107068	4	Flange Fitting	-
16	19M7496	8	Cap Screw	M12 X 45
17	38H1160	2	Adapter Fitting	-
18	AT168448	2	Hyd Actuated Control Valve	-
19	19M8519	8	Screw	M12 X 120
20	38H1004	1	Elbow Fitting	-
21	AT168408	2	Hose	1" X 2133 mm (84") X 1"
22	38H1417	1	Fitting	-
23	19M7785	1	Screw	M10 X 25
24	AT152191	2	Hose Clamp	-
25	T26955	1	Clamp	-
26	AT169498	1	Structural Tube	-
27	38H1030	1	Tee Fitting	-
28	H77698	1	Tie Band	-
29	AT173736	4	Hydraulic Hose	30.1752" X 901 mm (35-1/2") X 30.1752"
30	T157676	2	Label	LOAD LOWERING
31	-	1	Part 31	KIT, BOOM CYLINDER LOAD LOWERING ( AT168451 NO LONGER AVAILABLE)

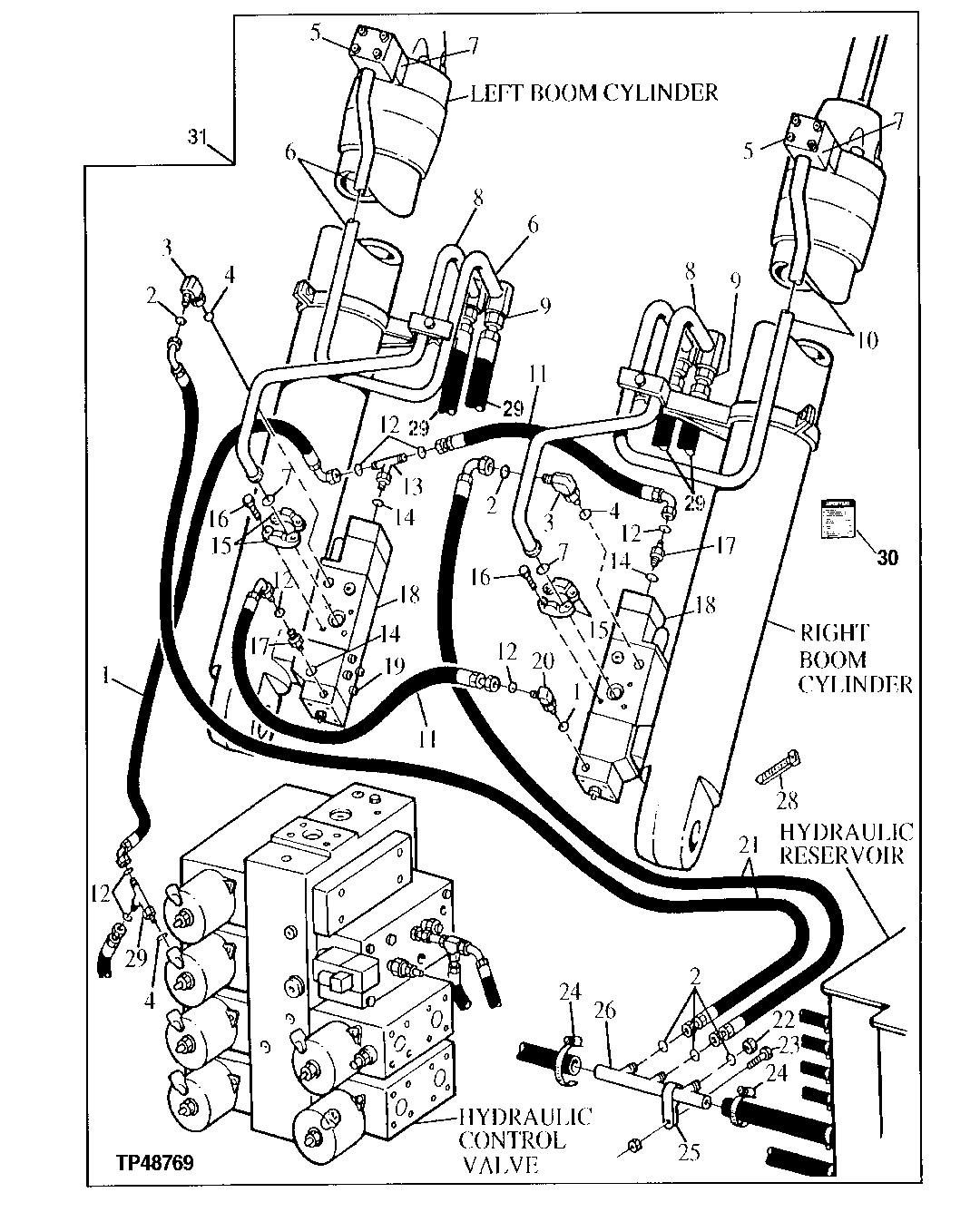

BOOM CYLINDER LOAD LOWERING VALVE HYDRAULICS

Нет текстового описания
