Arm Cylinder ( - 544625)

Arm Cylinder ( - 544625)

Arm Cylinder ( - 544625)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

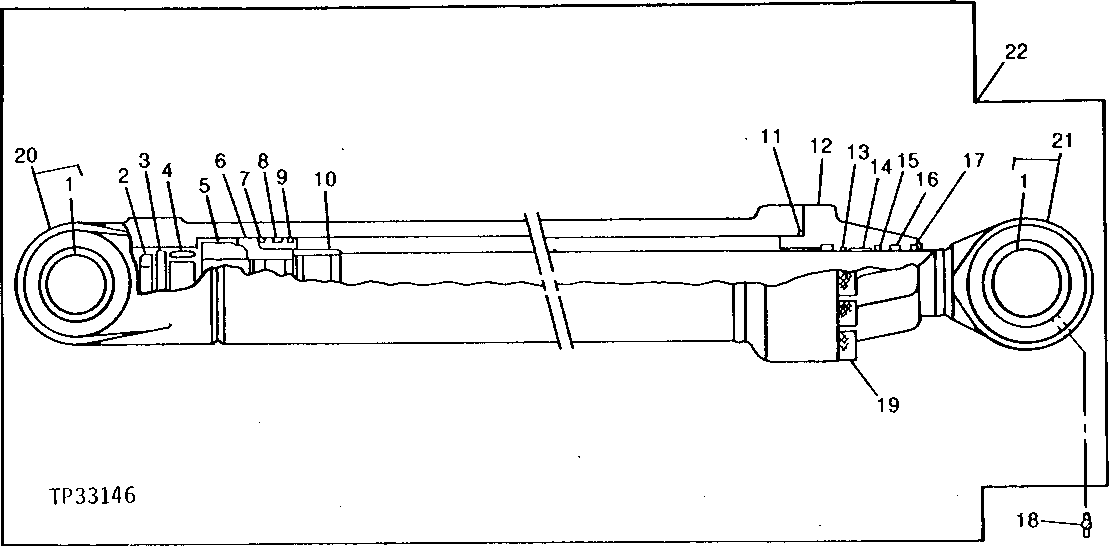

Arm Cylinder ( - 544625)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TH102446	4	Seal	-
1	H144210	2	Bushing	HEAD AND ROD END
2	19M7993	1	Cap Screw	M24 X 50
3	H144875	1	Washer	-
4	H144839	1	Cushion	-
5	H144236	1	Nut	-
6	H144224	1	Piston	-
7	AH138084	1	Seal	(K)
8	H144227	2	Wear Ring	(K)
9	H144230	2	Back-Up Ring	(K)
10	H144233	1	Cushion	-
11	H144920	1	Ring	(K)
12	H146299	1	Hydr. Cylinder Rod Guide	-
13	R81787	1	Snap Ring	-
14	T108050	1	Wear Ring	(SUB FOR H146481)
15	AH144608	1	Seal	(K) (SUB FOR AH139764)
16	AH140482	1	Seal	(K)
17	H149664	1	Seal	(K) (SUB FOR H146688)
18	JD7784	1	Lubrication Fitting	-
19	19M8630	8	Screw	M24 X 80
20	-	1	Part 21	( AH140154 USE IF AVAILABLE), (SUB AH144656)
21	AH138072	1	Hydraulic Cylinder Rod	-
22	-	1	Part 23	( AH140590 USE IF AVAILABLE), (SUB AH144677)
..	AH144595	1	Hydraulic Cylinder Kit	INCLUDES ALL (K) PARTS (CYLINDER SEAL) (SUB FOR AH143521 AND AH140200)
