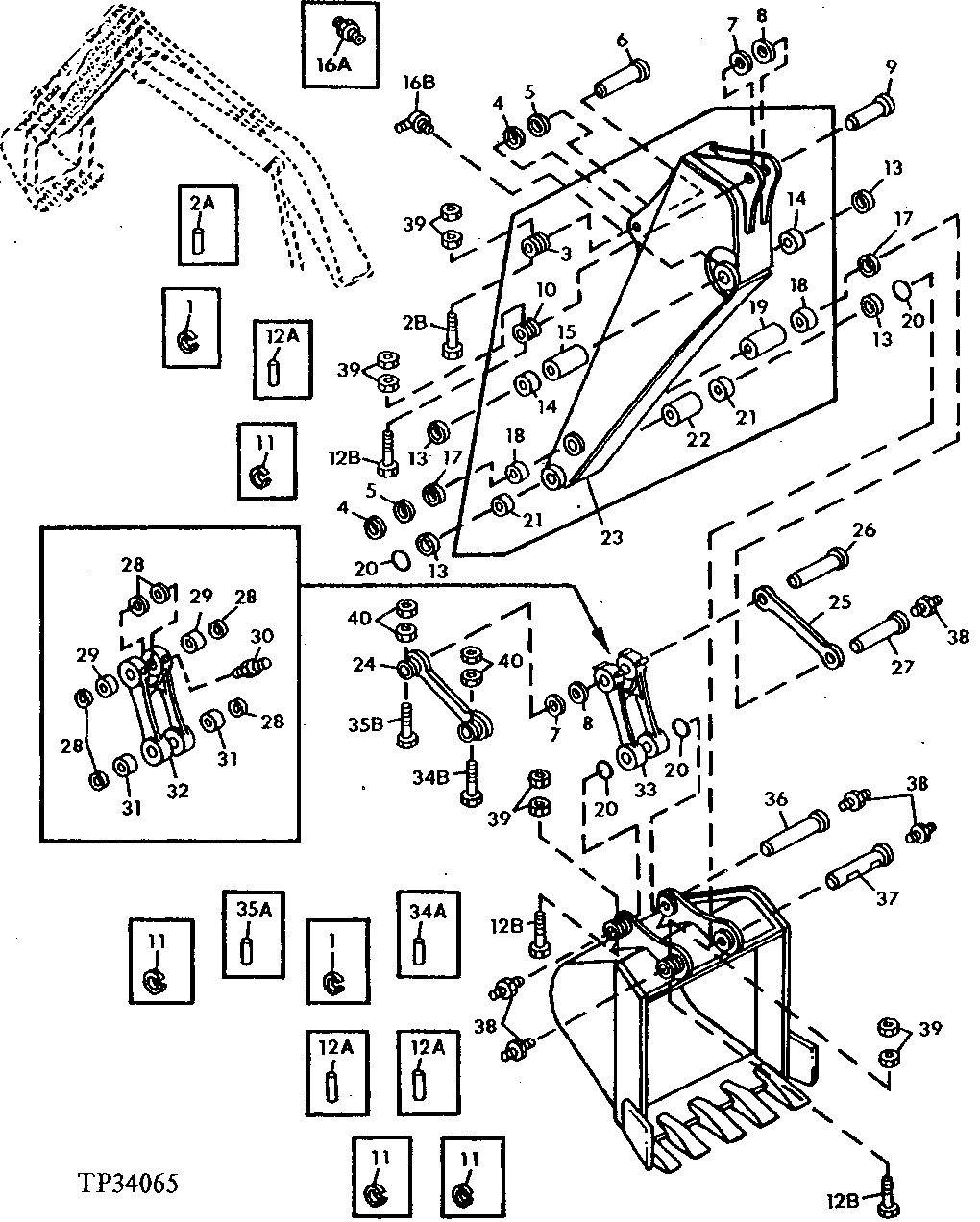

ARM AND BUCKET LINKAGE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4098716	1	Ring	(SUB FOR TH103631)
3	T104251	1	Bushing	-
4	4366692R	2	Thrust Washer	(SUB FOR TH105593 OR 4366692)
5	4367410R	2	Thrust Washer	(SUB FOR TH105592 OR 4367410)
6	T144753	1	Pin	70.924 X 228 mm (2.792" X 8.976"), (SUB FOR FFSB108069, T104324)
7	TH104296	2	Washer	-
8	TH104297	2	Washer	-
9	T144752	1	Pin	-
10	TH104509	1	Bushing	-
10	T146734	1	Bushing	-
11	4098712	4	Ring	(SUB FOR TH103629)
13	TH102446	4	Seal	-
14	3036976	2	Bushing	(SUB FOR T104264)
15	4123816	1	Spacer	(SUB FOR T104248)
17	TH104472	2	Seal	-
18	T104249	2	Bushing	-
19	T104250	1	Spacer	-
20	4089028	4	O-Ring	(STANDARD O-RING)
20	AT349466	4	Seal	(SPLIT O-RING)
20	T379473	4	V-Ring Seal	V O-Ring
21	T139507	2	Bushing	-
22	4123815	1	Spacer	(SUB FOR TH104461)
23	AT152188	1	Arm	7' 3" (2.20M)
23	15H558	1	Pipe Plug	1/8", (ARM END)
23	DH700010	1	Arm	9' 6" (2.90M) REPLACEMENT, (SUB FOR AT188196)
23	-	1	Part 29	9' 6" (2.90M) ( AT188196 NO LONGER AVAILABLE), (SUB AT188196)
24	AT147404J	1	Link	(SUB FOR AT147404)
25	T159203J	1	Link	(SUB FOR T138765 OR T159203)
26	T144754	1	Pin	-
27	T144755	1	Pin	(SUB FOR T144755, THIS APPLICATION ) (SUB FOR T104347)
28	TH102446	6	Seal	-
29	T139495	2	Bushing	-
30	TH100074	2	Lubrication Fitting	-
31	T139496	2	Bushing	-
32	-	1	Part 41	-
33	-	1	Part 42	AT147405 NLA
36	T144757	1	Pin	-
37	T144756	1	Pin	-
38	JD7759	5	Lubrication Fitting	-
39	14M7276	8	Nut	M16
40	14M7277	4	Nut	M20
2A	4098717	1	Pin	(SUB FOR TH103630)
2B	19M7954	1	Cap Screw	M16 X 150
12A	4098713	3	Pin	(SUB FOR TH103627)
12B	19M7954	3	Cap Screw	M16 X 150
16A	TH100074	2	Lubrication Fitting	-
16B	JD7799	2	Lubrication Fitting	-
34A	4106307	1	Pin	(SUB FOR TH104411)
34B	19M7921	1	Cap Screw	M20 X 150
35A	4109669	1	Pin	(SUB FOR TH104292)
35B	19M7921	1	Cap Screw	M20 X 150
