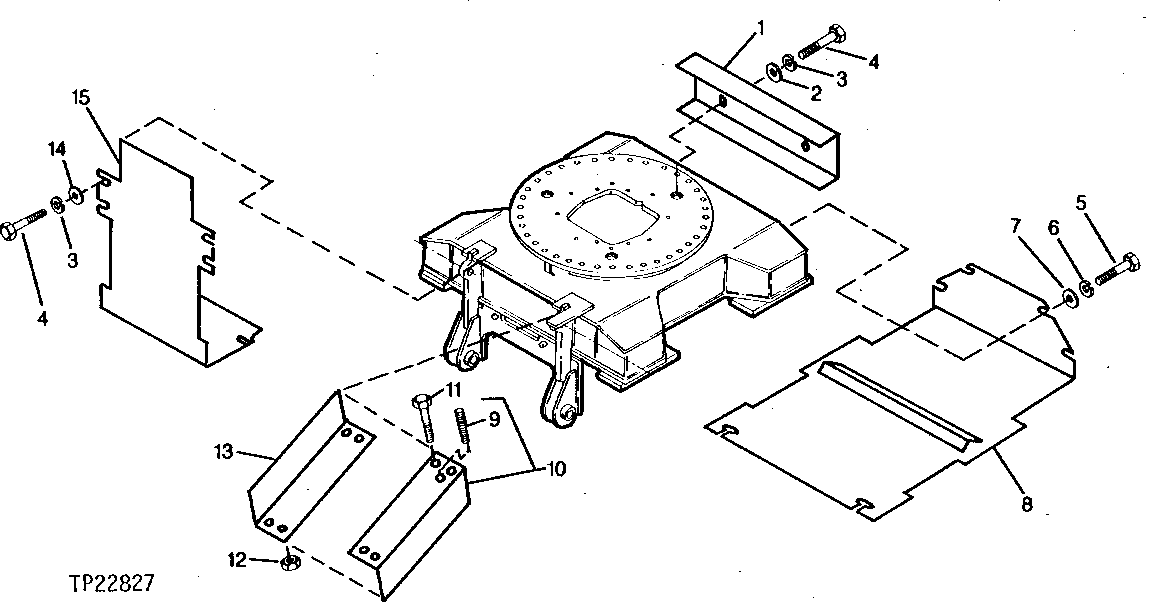

UNDERCARRIAGE AND DOZER CYLINDER GUARDS [02B05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T103321	1	CHANNEL	-
2	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
3	12H301	8	Lock Washer	1/2"
4	19H2898	8	Cap Screw	1/2" X 1-1/4"
5	19H2717	6	Cap Screw	3/4" X 1-3/4"
6	12H236	6	Lock Washer	-
7	24H1402	6	Washer	25/32" X 1-7/8" X 1/4"
8	AT105382	1	GUARD	-
9	U41047	1	STUD	-
10	AT105378	1	GUARD	LEFT LIFT CYLINDER
11	19M7638	8	Cap Screw	M10 X 130
12	14M7274	8	Nut	M10
13	T82246	7	ANGLE	LEFT LIFT CYLINDER (1), RIGHT LIFT CYLINDER (2) AND ANGLE CYLINDERS (4)
14	24H1850	6	Washer	17/32" X 1-1/4" X 0.180"
15	T103322	1	GUARD	-

UNDERCARRIAGE AND DOZER CYLINDER GUARDS [02B05]
