Открытый узел

SEAT BASE [01J09]

SEAT BASE [01J09]

SEAT BASE [01J09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

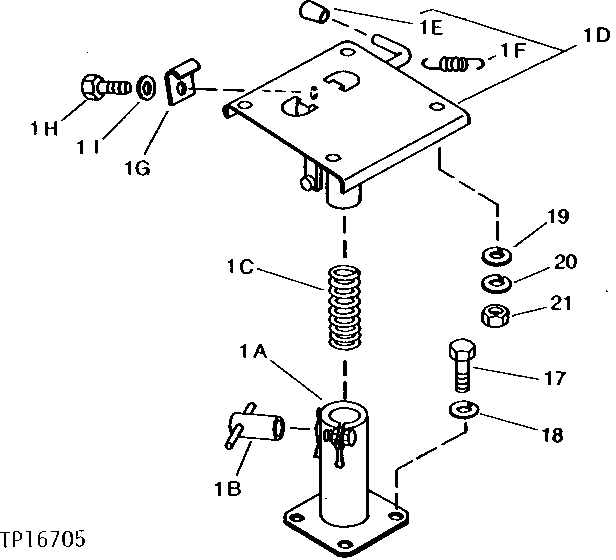

SEAT BASE [01J09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
17	19M7402	4	Cap Screw	M10 X 25
18	12M7066	4	Lock Washer	10 MM, (SUB FOR TH100417)
19	24M7055	4	Washer	8.400 X 16 X 1.600 MM, (SUB FOR TH100280)
20	12M7056	4	Lock Washer	8 MM, (SUB FOR TH100529) (SUB FOR 12M7065)
21	14M7273	4	Nut	M8
1A	2019782	1	STAND	(SUB FOR TH101608)
1B	TH101612	1	HANDLE	-
1C	3030270	1	SPRING	(SUB FOR TH101613)
1D	2019783	1	SUPPORT	(SUB FOR TH101614)
1E	3030267	1	GRIP	(SUB FOR TH101615)
1F	3030268	1	EXTENSION SPRING	(SUB FOR TH101616)
1G	3030271	1	ANGLE	(SUB FOR TH101617)
1H	19M7932	1	Cap Screw	M8 X 16, (SUB FOR 19M7162)
1I	24M7055	1	Washer	8.400 X 16 X 1.600 MM, (SUB FOR TH100280)
