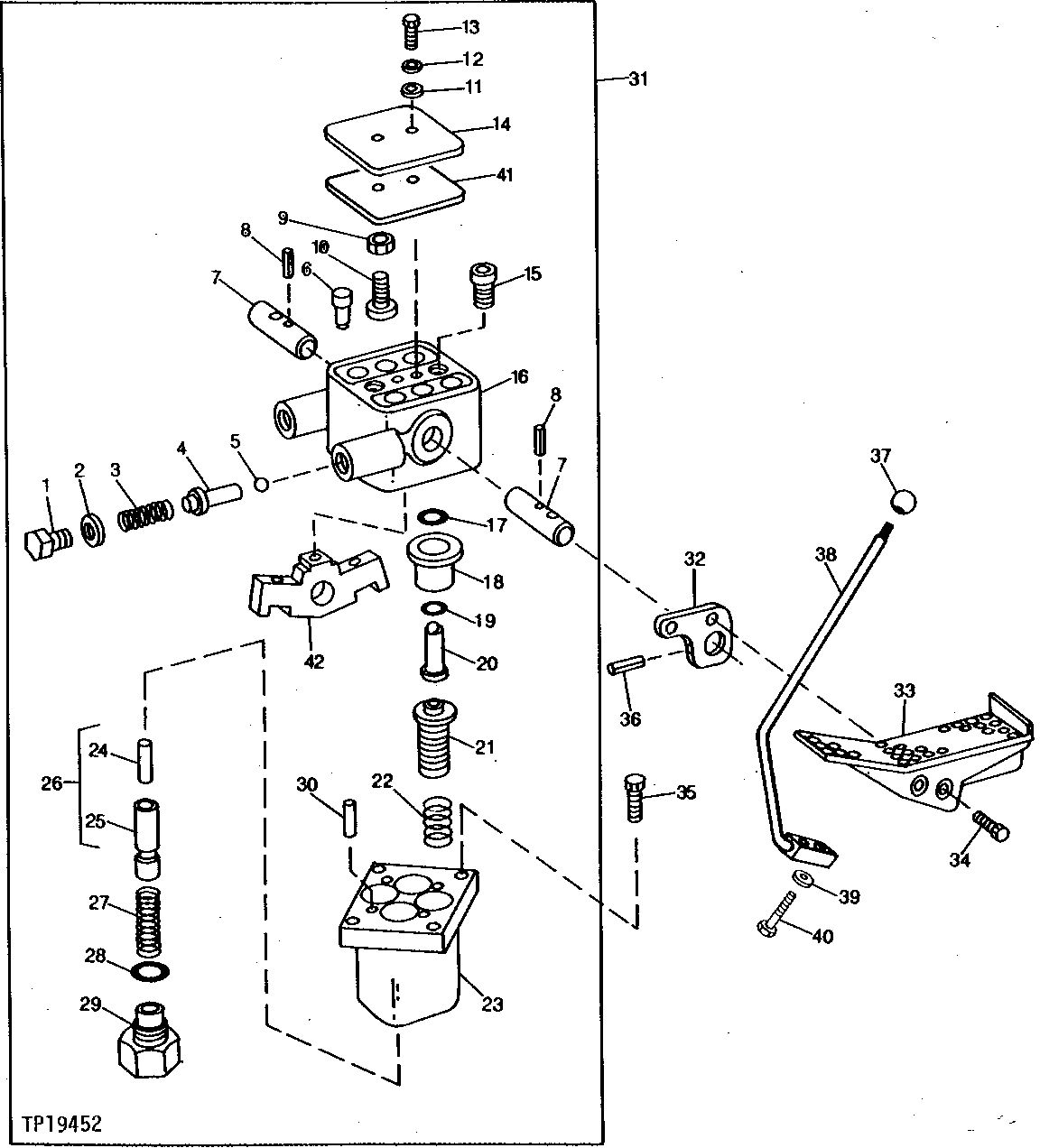

PILOT CONTROL FOOT PEDAL CONTROLLER [02F10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4170019	2	FITTING PLUG	(SUB FOR T81321)
2	12M7066	2	Lock Washer	(SUB FOR TH100417)
3	4123834	2	SPRING	(SUB FOR T81317)
4	4123830	2	GUIDE	(SUB FOR T81316)
5	A4742R	2	Ball	-
6	4143660	4	STOP	(SUB FOR T81314)
7	4123089	2	PIN FASTENER	(SUB FOR T81315)
8	-	2	Part 8	( 08H4145 NO LONGER AVAILABLE)
9	14M7254	4	Nut	M8
10	4144573	4	ADJUSTER	(SUB FOR T81313)
11	24M7036	2	Washer	9 X 16 X 1.600 MM
12	12M7056	2	Lock Washer	8 MM, (SUB FOR 103320) (SUB FOR 12M7065)
13	19M7881	2	Screw	M8 X 20
14	4136446	1	PLATE	(SUB FOR T81322)
15	19M6876	2	Screw	M10 X 65
16	-	1	Part 16	( T81308 USE IF AVAILABLE)
17	4506377	4	SEAL	(SUB FOR T81310)
18	4121693	4	SOCKET	(SUB FOR T81309)
19	R27149	4	O-Ring	-
20	9041129	4	PLUNGER	(SUB FOR AT82752)
21	9053280	4	HOLDER	(SUB FOR AT82753)
22	4123832	4	SPRING	(SUB FOR T81319)
23	-	1	Part 23	(SUB AT82751)
24	-	4	Part 24	(SUB AT82790)
25	-	4	Part 25	(SUB AT82790)
26	AT82790	4	VALVE SPOOL	-
27	4139695	4	SPRING	(SUB FOR T81311)
28	CH11570	4	O-Ring	(SUB FOR TH100049)
29	T81320	4	FITTING PLUG	-
30	J400408	2	Pin	(SUB FOR T81318)
31	-	1	Part 31	(SUB FOR AT82751 OR 9053268) (NO LONGER AVAILABLE)
32	T81307	2	BRACKET	-
33	2019420	1	PEDAL	(SUB FOR TH101226) R.H. (NOT ILLUSTRATED)
33	TH101225	1	PEDAL	L.H.
34	19M7550	4	Cap Screw	M10 X 35
35	19M8439	4	Screw	M8 X 25, (SUB FOR 19M7657)
36	34M7134	2	Spring Pin	5 X 26 MM
37	4117705	2	KNOB	(SUB FOR TH103838)
38	8032626	1	LEVER	(SUB FOR TH106387) LEFT
38	8032627	1	LEVER	(SUB FOR TH106388) RIGHT
39	12M7066	4	Lock Washer	(SUB FOR TH100417)
40	19M7572	4	Cap Screw	M10 X 45
41	4201971	1	PACKING	(SUB FOR TH108070)
42	4190605	1	CAM	(SUB FOR TH108071)

PILOT CONTROL FOOT PEDAL CONTROLLER [02F10]
