Открытый узел

CAB PLATFORM [01J02]

CAB PLATFORM [01J02]

CAB PLATFORM [01J02]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

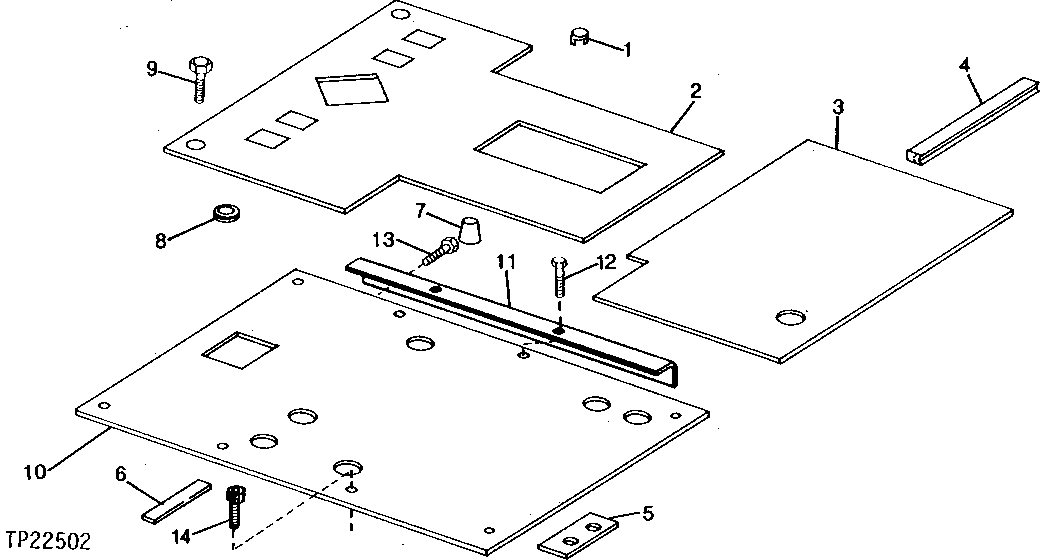

CAB PLATFORM [01J02]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4509404	4	Grommet	(SUB FOR TH100553)
2	2021139	1	MAT	(SUB FOR T81276)
3	3032392	1	MAT	(SUB FOR T81275)
4	4166260	1	ISOLATOR	(SUB FOR T81277)
5	4174058	4	STRAP	(SUB FOR T81273)
6	7016640	1	BUSHING	(ALSO ORDER (3) TH108051) (SUB FOR TH108050)
6	19M7789	4	Screw	M12 X 30, CAB SHELL TO PLATFORM WELD NUTS
7	4150707	1	Grommet	(SUB FOR TH101633) (SUB FOR TH102009)
8	T81274	4	PLUG	-
9	19M7658	2	Cap Screw	M10 X 50
10	TH108051	3	ISOLATOR	-
11	-	1	Part 12	( AT84079 NO LONGER AVAILABLE) CAB SHELL TO PLATFORM
12	19M7789	2	Screw	M12 X 30, ANGLE TO PLATFORM
13	19M7662	2	Cap Screw	M10 X 30, CAB SHELL TO PLATFORM
13	12M7066	2	Lock Washer	10 MM
14	19M8440	2	Screw	M10 X 25, CAB SHELL TO PLATFORM
14	12M7066	2	Lock Washer	10 MM
