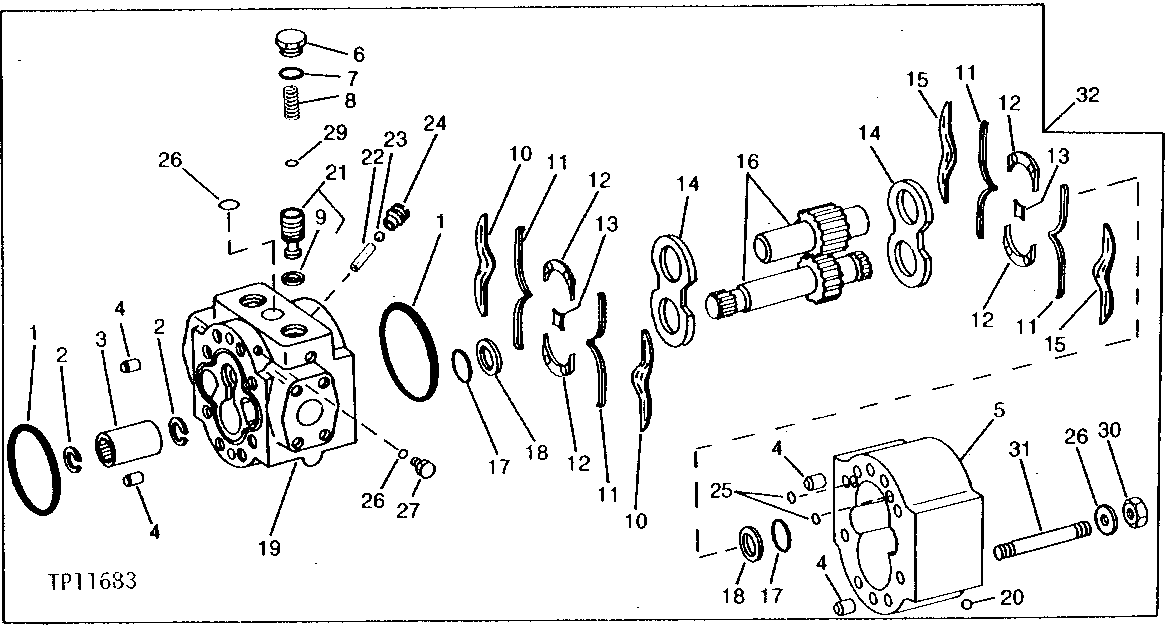

TRACK DRIVE MOTOR (REAR SECTION) (SERIAL NO. -513392) [01B18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T42742	2	O-RING	-
2	T23694	2	Snap Ring	-
3	T42740	1	SPLINED COUPLING	SPLINE
4	U44854	4	DOWEL PIN	-
5	-	1	Part 5	(SUB AT75528)
6	T77006	2	FITTING	-
7	R47156	2	O-Ring	-
8	T77005	2	SPRING	-
9	T74343	2	WASHER	-
10	T74341	2	PLATE	-
11	T46532	4	ISOLATOR	-
12	T61324	4	SEPARATOR	END
13	T61325	2	SEPARATOR	CENTER
14	T74344	2	PLATE	-
15	T74342	2	PLATE	-
16	-	1	Part 16	MATCHED SET, (SUB AT75528)
17	T61327	4	O-Ring	-
18	T61326	4	BACK-UP RING	-
19	-	1	Part 19	(SUB AT75528)
20	T71988	2	Ball	-
21	AT75527	2	PISTON	-
22	34H225	2	Spring Pin	15/16" X 3/8"
23	400R	2	Ball	1/4"
24	T74347	2	FITTING	-
25	H63283	2	O-Ring	-
26	R26448	1	O-Ring	-
27	R27218	1	Fitting Plug	-
28	U44865	8	WASHER	-
29	R61462	2	RING	-
30	U44860	8	NUT	-
31	T42746	8	STUD	-
32	AT75528	1	KIT	-
