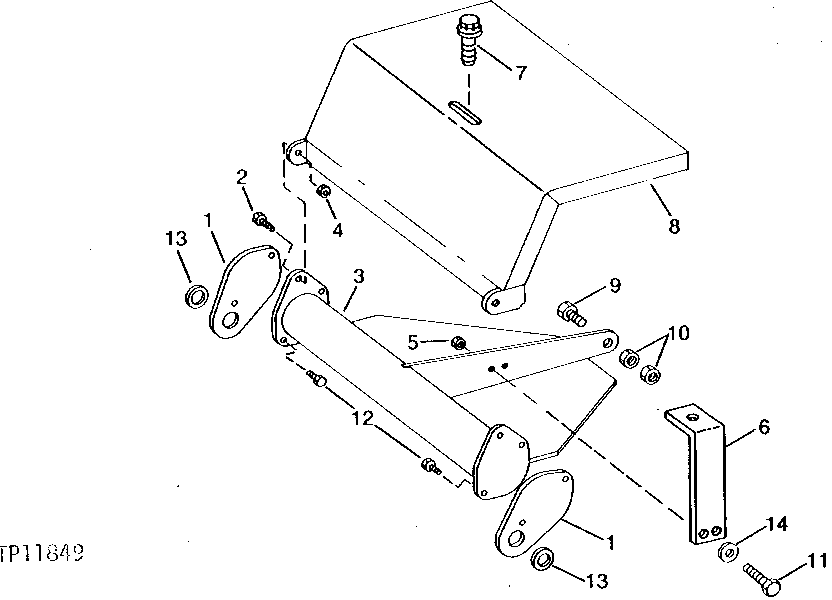

PROPEL MOTOR SHIELD [02D17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T39915	2	SUPPORT	-
2	19H3244	2	Cap Screw	5/8" X 2-1/4"
3	AT39083	1	SHIELD	(9-1/2' UNDERCARRIAGE)
3	AT38665	1	SHIELD	(8' UNDERCARRIAGE)
4	K40015	2	Lock Nut	-
5	14H1040	2	Nut	1/2"
6	T43699	1	ANGLE	-
7	T56211	1	Screw	(9-1/2' UNDERCARRIAGE)
7	19H2473	1	Cap Screw	1/2" X 1-3/4", (8' UNDERCARRIAGE)
8	AT42572	1	COVER	(9-1/2' UNDERCARRAIGE)
8	AT42571	1	COVER	(8' UNDERCARRIAGE)
9	19H2695	1	CAP SCREW	1" X 3-1/4"
10	14H806	2	Nut	1"
11	19H2473	2	Cap Screw	1/2" X 1-3/4", (SUB FOR 19H1777)
12	19H1916	4	Cap Screw	5/8" X 1"
13	T46498	1	WASHER	-
14	24H1111	2	Washer	17/32" X 1-1/16" X 0.090", (9-1/2' UNDERCARRIAGE)
14	24H1162	4	Washer	17/32" X 1-1/4" X 0.060", (8' UNDERCARRIAGE)
