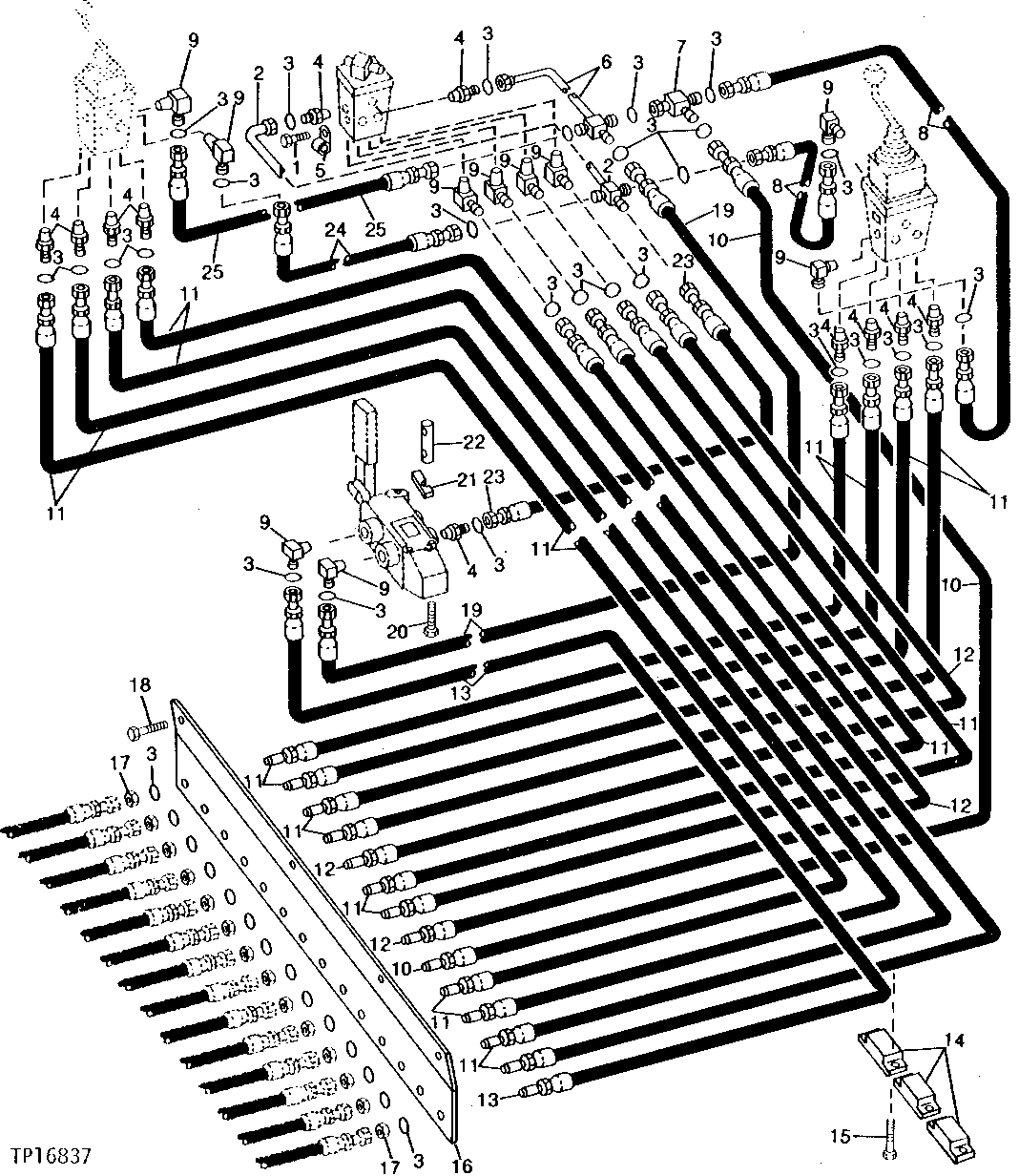

PILOT CONTROL HAND CONTROLLER TO FOOT PEDAL CONTROLLER [02G21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7861	2	Screw	M6 X 10
2	AT82742	1	OIL LINE	-
3	T77613	43	O-Ring	-
4	T81296	11	ADAPTER FITTING	-
5	T38545	2	Clamp	-
6	AT82747	1	OIL LINE	-
7	38H1030	1	Tee Fitting	-
8	AT82744	2	HYDRAULIC HOSE - FABRICATE	750 MM LONG (11/16" X 29-1/2")
9	T81297	10	ELBOW FITTING	-
10	AT82739	1	HYDRAULIC HOSE	1 080 MM LONG (11/16" X 42-1/2")
11	AT82737	10	HYDRAULIC HOSE	1 300 MM LONG (11/16" X 51")
12	AT82738	2	HYDRAULIC HOSE	1 400 MM LONG (11/16" X 55")
13	AT82748	1	HYDRAULIC HOSE	600 MM LONG (11/16" X 23-1/2")
14	4069831	3	CLAMP	(SUB FOR AT82740)
15	19M8162	6	Screw	M10 X 40
16	4172575	1	PLATE	(SUB FOR T81295)
17	T81029	14	Nut	-
18	-	4	Part 18	M10 X 110
19	AT82745	1	HYDRAULIC HOSE - FABRICATE	1 100 MM LONG (11/16" X 43")
20	-	4	Part 20	M6 X 90
21	4155002	1	SHIM	(SUB FOR T81298)
22	4155001	2	BAR	(SUB FOR T81299)
23	AT82741	1	HYDRAULIC HOSE - FABRICATE	700 MM LONG (11/16" X 27-1/2")
24	AT82743	1	HYDRAULIC HOSE - FABRICATE	600 MM LONG (11/16" X 23-1/2")
25	AT82746	1	HYDRAULIC HOSE - FABRICATE	650 MM LONG (11/16" X 25-1/2")

PILOT CONTROL HAND CONTROLLER TO FOOT PEDAL CONTROLLER [02G21]
