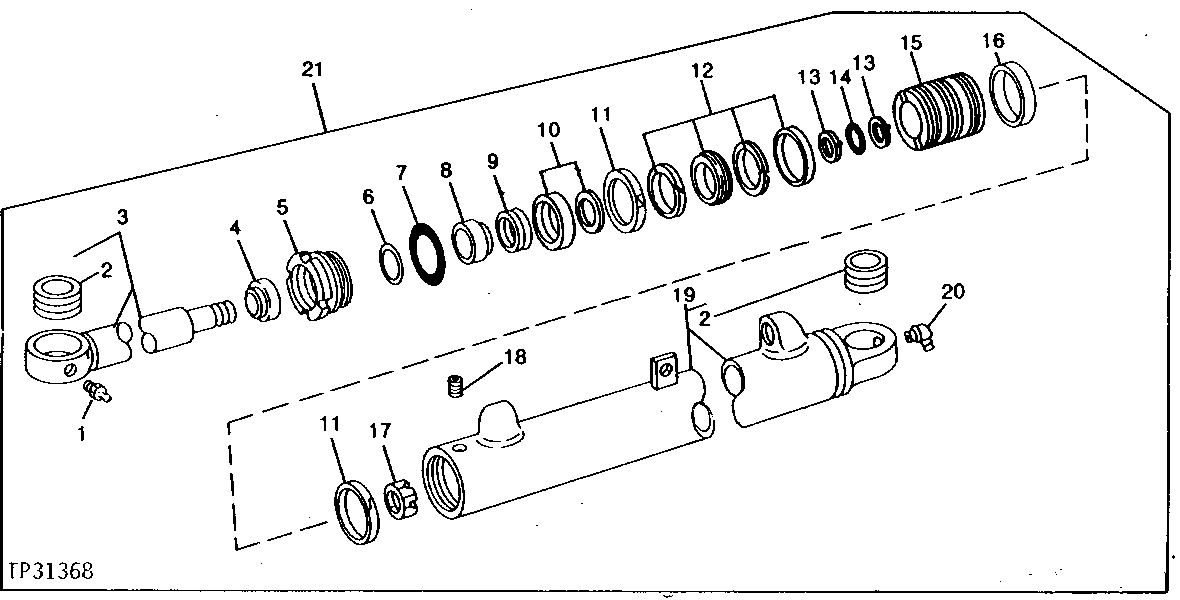

BOOM CYLINDER (SERIAL NO. 509185- ) [02F16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7759	1	Lubrication Fitting	-
2	U43784	2	BUSHING	-
3	RE21396	1	HYDRAULIC CYLINDER ROD	-
4	RE21398	1	SEAL	(RK)
5	R82411	1	GUIDE	-
6	R79177	1	BACK-UP RING	(BK)
7	T38489	1	O-RING	(BK)
8	RE21397	1	SEAL	(RK)
9	R82412	1	WEAR RING	(RK)
10	RE21399	1	SEAL	(RK)
11	T34515	2	PISTON RING	-
12	RE11910	1	SEAL	(BK)
13	R78391	2	BACK-UP RING	(RK)
14	U10289	1	O-Ring	(RK)
15	R81107	1	PISTON	-
16	U44508	1	WEAR RING	(BK)
17	U10750	1	LOCK NUT	-
18	22H1077	1	SET SCREW	1/4" X 5/16"
19	RE19057	1	HYDRAULIC CYLINDER BARREL	-
20	JD7763	1	Lubrication Fitting	-
21	RE21394	1	HYDRAULIC CYLINDER	(SUB FOR RE18949)

BOOM CYLINDER (SERIAL NO. 509185- ) [02F16]
