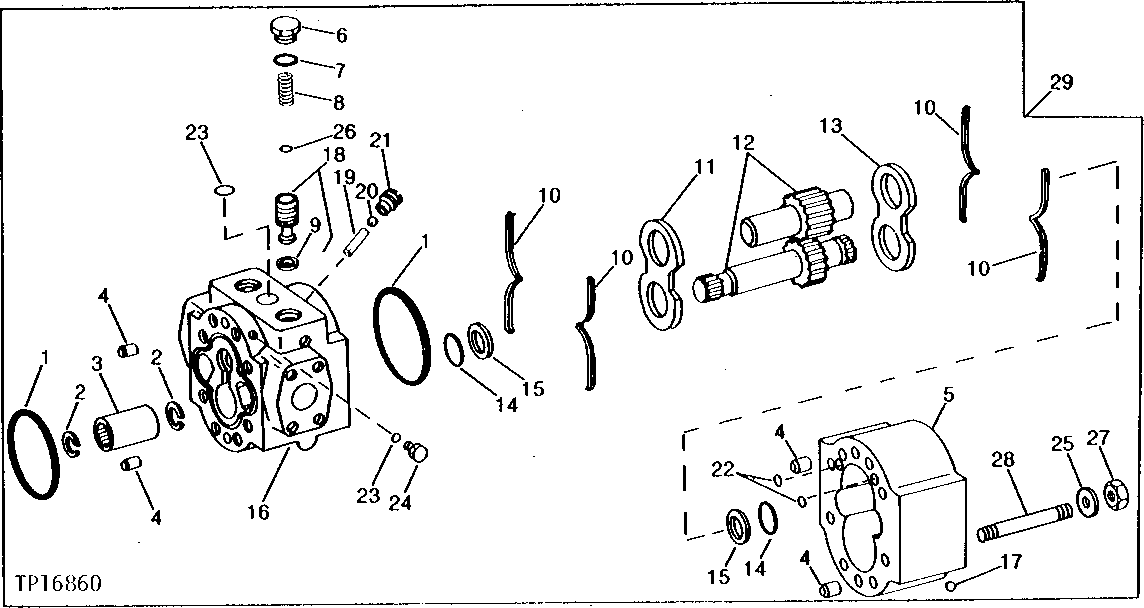

TRACK DRIVE MOTOR (REAR SECTION) (COMPLETE MOTOR AT105348) [01G12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T42742	2	O-RING	-
2	T23694	2	Snap Ring	-
3	T42740	1	SPLINED COUPLING	SPLINE
4	U44854	4	DOWEL PIN	-
5	-	1	Part 5	(SUB AT105352)
6	T77006	2	FITTING	-
7	R47156	2	O-Ring	-
8	T77005	2	SPRING	-
9	T74343	2	WASHER	-
10	T46532	4	ISOLATOR	-
11	T103311	1	PLATE	TOP
12	-	1	Part 12	MATCHED SET, (SUB AT105352)
13	T103312	1	PLATE	BOTTOM
14	T61327	4	O-Ring	-
15	T61326	4	BACK-UP RING	-
16	-	1	Part 16	(SUB AT105352)
17	T71988	2	Ball	-
18	AT75527	2	PISTON	-
19	34H225	2	Spring Pin	15/16" X 3/8"
20	H871R	2	Ball	1/4"
21	T74347	2	FITTING	-
22	H63283	2	O-Ring	-
23	R26448	1	O-Ring	-
24	R27218	1	Fitting Plug	-
25	U44865	8	WASHER	-
26	R61462	2	RING	-
27	U44860	8	NUT	-
28	T48991	8	STUD	-
29	AT105352	1	KIT	-

TRACK DRIVE MOTOR (REAR SECTION) (COMPLETE MOTOR AT105348) [01G12]

Нет текстового описания
