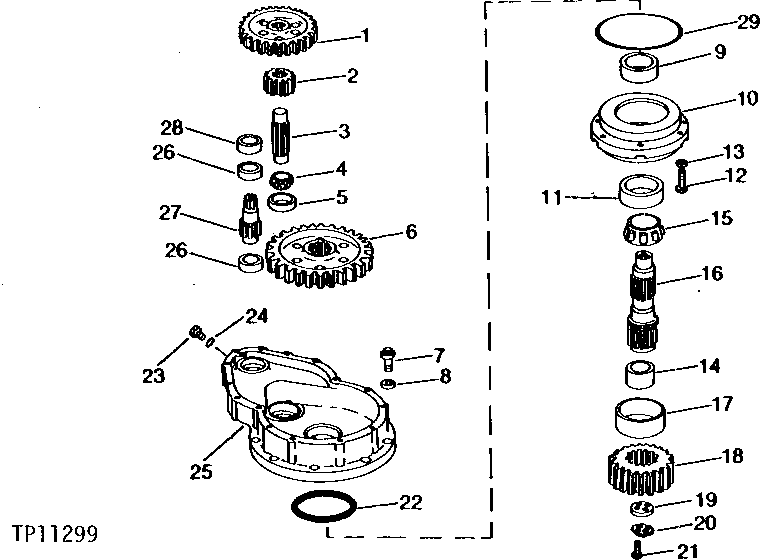

SWING GEARBOX CASE (WITH GEARS AND SHAFTS) [01F10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T40533	1	GEAR	INTERMEDIATE
2	T24862	1	Pinion	FINAL DRIVE
3	T39405	1	SHAFT	INTERMEDIATE
4	JD9027	1	Bearing Cone	-
5	JD8223	1	Bearing Cup	-
6	T40691	1	GEAR	FINAL DRIVE
7	T40256	9	SCREW	-
8	C12180	9	Washer	(SUB FOR M930T, THIS APPLICATION)
9	T40692	1	BUSHING	-
10	T39413	1	BEARING HOUSING W/O BEARING	-
11	JD9134	1	Bearing Cup	-
12	R43406	6	Cap Screw	-
13	24H1341	6	Washer	17/32" X 15/16" X 0.060"
14	T39419	1	SLEEVE	-
15	JD9077	1	BEARING CONE	-
16	T39412	1	PINION SHAFT	-
17	AT53802	1	SEAL	(SUB FOR AT39319)
18	T39422	1	GEAR	-
19	T39424	1	LOCK WASHER	-
20	-	1	Part 20	( T39423 NO LONGER AVAILABLE) (SUB (4) T19583)
20	T19583	4	WASHER	(NOT ILLUSTRATED)
21	19H3617	4	CAP SCREW	HS, SAE 8, 7/16" X 1-1/8"
22	T39414	1	O-Ring	-
23	R27094	1	Drain Plug	-
24	R26286	1	O-Ring	-
25	T39401	1	GEAR CASE	(USE IF AVAILABLE)
26	JD7682	2	BALL BEARING	-
27	T47029	1	GEAR	INPUT, (SUB FOR T39404)
28	AT40603	1	Seal	-
29	R37287	1	O-Ring	-

SWING GEARBOX CASE (WITH GEARS AND SHAFTS) [01F10]
