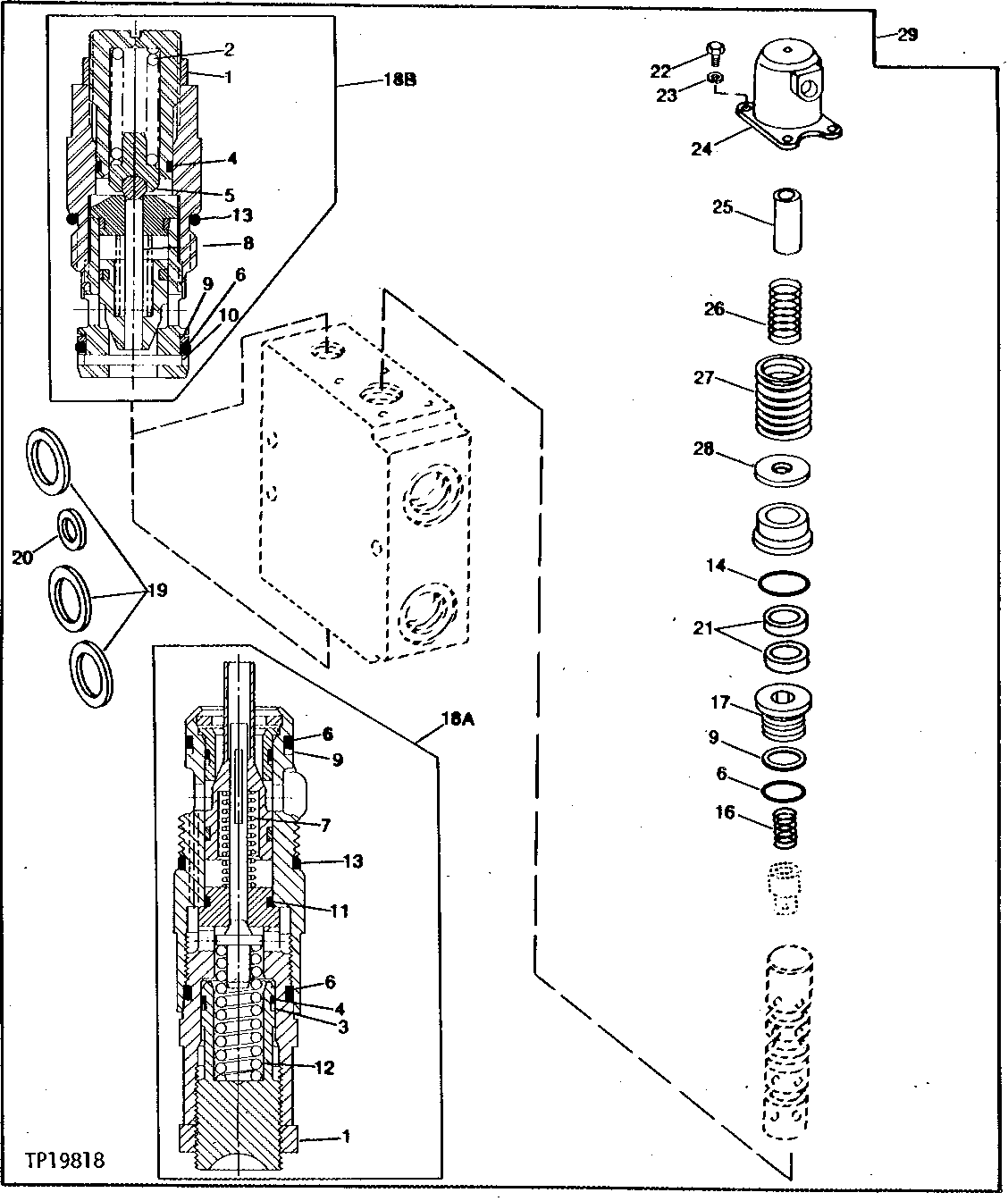

REPLACEMENT BOOM VALVE [01I24]

REPLACEMENT BOOM VALVE [01I24]

REPLACEMENT BOOM VALVE [01I24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

REPLACEMENT BOOM VALVE [01I24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	( T81250 NO LONGER AVAILABLE)
2	-	2	Part 2	(SUB AT114812)
3	T81247	2	Back-Up Ring	-
4	H63283	2	O-Ring	-
5	-	2	Part 5	(SUB AT114812)
6	U45857	5	O-Ring	-
7	-	2	Part 7	( T81248 NO LONGER AVAILABLE)
8	-	2	Part 8	(SUB AT114812)
9	U45858	3	Back-Up Ring	-
10	34H233	2	Spring Pin	3/32" X 7/8"
11	R45186	2	O-RING	-
12	-	2	Part 12	( T81249 NO LONGER AVAILABLE)
13	P47908	2	O-Ring	-
14	U46335	2	O-Ring	-
15	T71901	2	PLATE	-
16	U45851	2	SPRING	-
17	T114585	2	BOLT	(SUB FOR T71898)
19	U45843	3	WASHER	-
20	U45844	1	WASHER	-
21	U45855	4	Washer	-
22	19H3554	8	Screw	1/4" X 0.880"
23	12H302	8	Lock Washer	1/4"
24	T71899	2	END	-
25	T71897	2	SLEEVE	-
26	T71896	2	SPRING	-
27	T71895	2	SPRING	-
28	T71900	2	PLATE	-
29	AT114812	1	HYD ACTUATED CONTROL VALVE	(SUB FOR AT82534)
18A	AT82530	1	RELIEF VALVE	(SUB AT112534) (3000 PSI)
18A	AT82533	1	RELIEF VALVE	(SUB AT112535) (3750 PSI)
18B	AT112534	1	PRESSURE RELIEF VALVE	(3000 PSI)
18B	AT112535	1	PRESSURE RELIEF VALVE	(3750 PSI)
