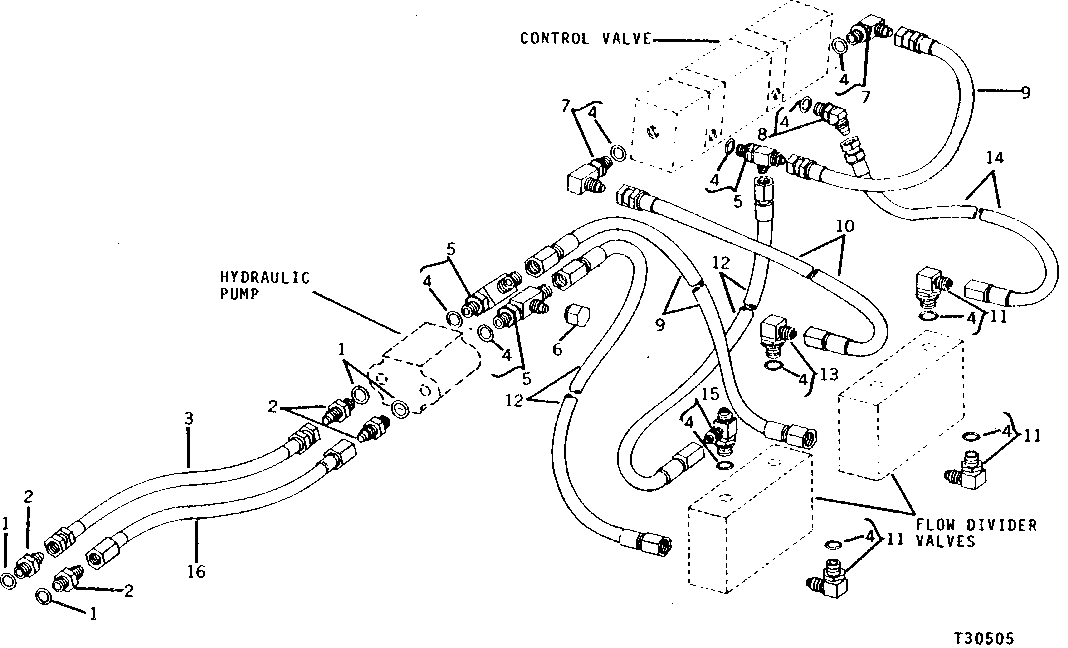

HYDRAULIC PUMP OIL LINES (SERIAL NO. -006000) [02C25]

HYDRAULIC PUMP OIL LINES (SERIAL NO. -006000) [02C25]

HYDRAULIC PUMP OIL LINES (SERIAL NO. -006000) [02C25]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDRAULIC PUMP OIL LINES (SERIAL NO. -006000) [02C25]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U13639	4	O-Ring	-
2	T35268	2	Adapter Fitting	-
3	AT80713	1	HYDRAULIC HOSE - FABRICATE	863 MM LONG (1-7/8" X 34") (PUMP TO RESERVOIR) (SUB FOR AT36104)
4	R29936	11	O-Ring	-
5	X20R5OX-S	2	TEE FITTING	(SUB FOR AT31891)
6	U45826	2	Fitting	37° FLARE
7	X2503-16-16	2	ELBOW FITTING	(SUB FOR AU42832) 90°
8	AU43288	1	ELBOW FITTING	45°
9	AT34207	1	HYDRAULIC HOSE - FABRICATE	1 118 MM LONG (1-5/16" X 44") (PUMP TEE TO R.H. FLOW DIVIDER, AND CONTROL VALVE END COVER TO R.H. POWER BEYOND)
10	AU43293	1	HYDRAULIC HOSE - FABRICATE	1 448 MM LONG (1-5/16" X 57") (CONTROL VALVE TO R.H. FLOW DIVIDER)
11	X2503-16-16	1	ELBOW FITTING	(SUB FOR AU42832) ADJUSTABLE 90°
12	AU43765	2	HYDRAULIC HOSE - FABRICATE	927 MM LONG (1-5/16" X 36-1/2") (PUMP TO R.H. FLOW DIVIDER AND CONTROL VALVE TO R.H. FLOW DIVIDER)
13	AT33917	1	ELBOW FITTING	90° SWIVEL, (SUB FOR AR29422)
14	AT34207	1	HYDRAULIC HOSE - FABRICATE	1 118 MM LONG (1-5/16" X 44") (CONTROL VALVE TO L.H. FLOW DIVIDER)
15	X20R5OX-S	2	TEE FITTING	(SUB FOR AT31891)
16	AT36104	1	HYDRAULIC HOSE	762 MM LONG (1-7/8" X 30") (PUMP TO RESERVOIR)
