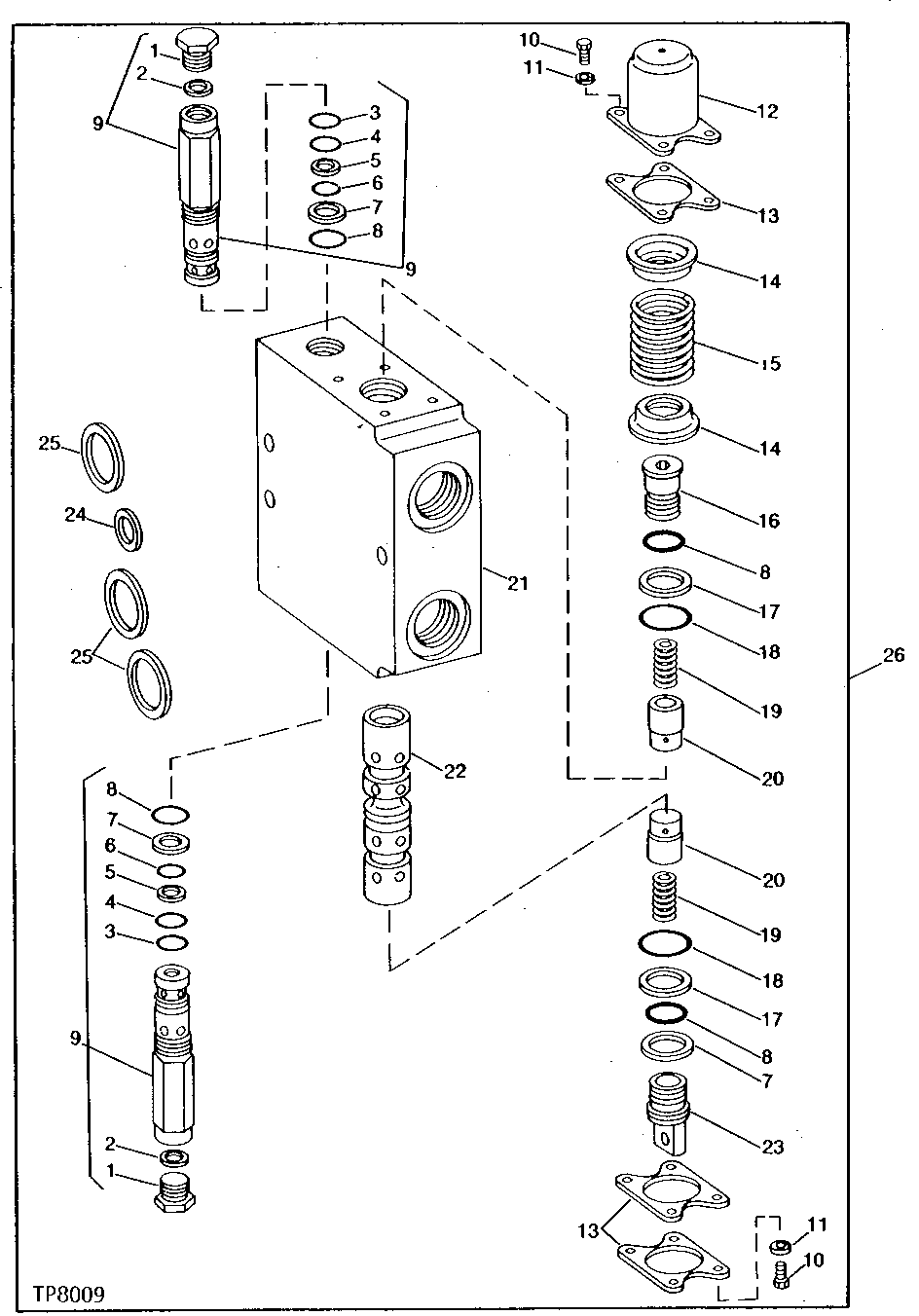

CROWD AND BUCKET VALVE (WITHOUT PILOT CONTROLS) [01H24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	-	1	Part 2	0.13 MM (.005") ( T31124 NO LONGER AVAILABLE) (SUB AT140057)
2	-	1	Part 3	0.16 MM (.006") ( T31125 NO LONGER AVAILABLE) (SUB AT140057)
2	-	1	Part 4	0.18 MM (.007") ( T31126 NO LONGER AVAILABLE) (SUB AT140057)
2	-	1	Part 5	0.20 MM (.008") ( T31127 NO LONGER AVAILABLE) (SUB AT140057)
2	-	1	Part 6	0.23 MM (.009") ( T31128 NO LONGER AVAILABLE) (SUB AT140057)
2	AT140057	1	SHIM	SHIM KIT CONTAINS SHIMS LISTED
3	P48347	2	O-Ring	-
4	P47908	2	O-Ring	-
5	R32588	2	Back-Up Ring	-
6	32246	2	O-Ring	-
7	U45858	3	Back-Up Ring	-
8	U45857	4	O-Ring	-
9	AU43596	2	PRESSURE RELIEF VALVE	20 685 KPA (207 BAR) (3 000 PSI)
10	19H3554	8	Screw	1/4" X 7/8"
11	12H302	8	Lock Washer	1/4"
12	U45854	1	CAP	-
13	U45852	3	PLATE	-
14	U45853	2	ROUND RETAINER	-
15	U45856	1	SPRING	-
16	U45849	1	BOLT	-
17	U45855	2	Washer	-
18	R29463	2	O-Ring	-
19	U45851	2	SPRING	-
20	U45850	2	POPPET	-
21	-	1	Part 26	-
22	-	1	Part 27	-
23	U45848	1	LUG	-
24	U45844	1	WASHER	-
25	U45843	3	WASHER	-
26	AU43595	2	SPOOL VALVE	-
