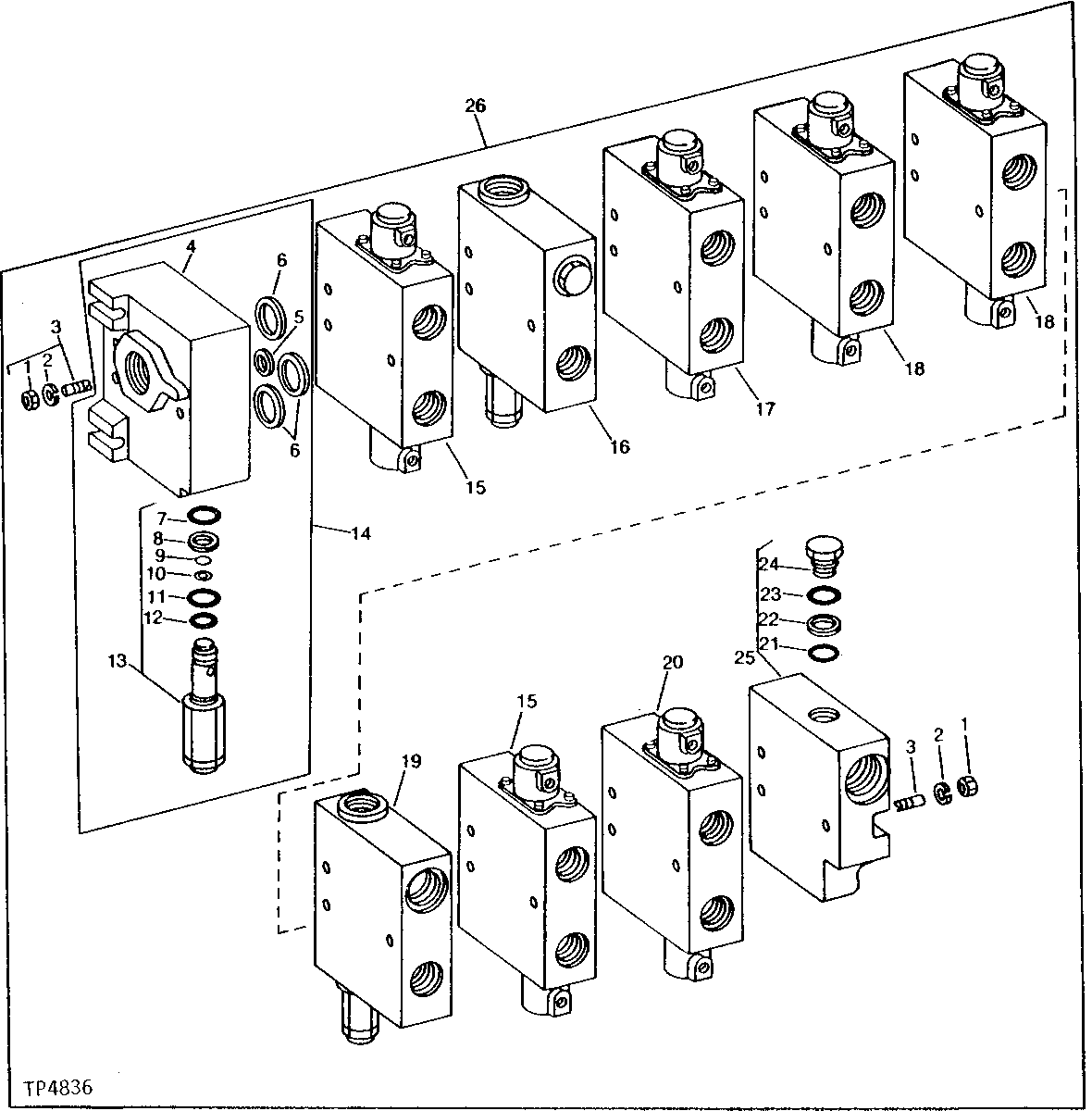

CONTROL VALVE (WITH PILOT CONTROLS) (SERIAL NO. 402207- ) [01I07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AT32219)
2	-	1	Part 2	(SUB AT32219)
3	AT32219	3	STUD	-
4	-	1	Part 4	(SUB AU43590)
5	U45844	1	WASHER	-
6	U45843	3	WASHER	-
7	U45845	1	O-RING	-
8	U45847	1	BACK-UP RING	-
9	T59052	1	O-RING	-
10	T27963	1	BACK-UP RING	-
11	R29936	1	O-Ring	-
12	R495R	1	O-Ring	-
13	AU43591	1	PRESSURE RELIEF VALVE	MAIN RELIEF
14	AU43590	1	PORT PLATE	INLET
15	AT68929	2	VALVE	-
16	AT34525	1	HYD ACTUATED CONTROL VALVE	MID SECTION INLET, COMBINED FLOW (USE IF AVAILABLE)
17	AT68931	1	SPOOL VALVE	-
18	AT68930	2	SPOOL VALVE	-
19	AU43593	1	VALVE	MID-SECTION, SPLIT FLOW
20	AT68932	1	SPOOL VALVE	(USE IF AVAILABLE)
21	T122075	1	O-Ring	(SUB FOR U45860)
22	U45861	1	Back-Up Ring	-
23	-	1	Part 23	( H35256 NO LONGER AVAILABLE)
24	U45859	1	PLUG	-
25	AU43597	1	END PLATE	-
26	AT81801	1	VALVE	(SUB FOR AT68928)

CONTROL VALVE (WITH PILOT CONTROLS) (SERIAL NO. 402207- ) [01I07]
