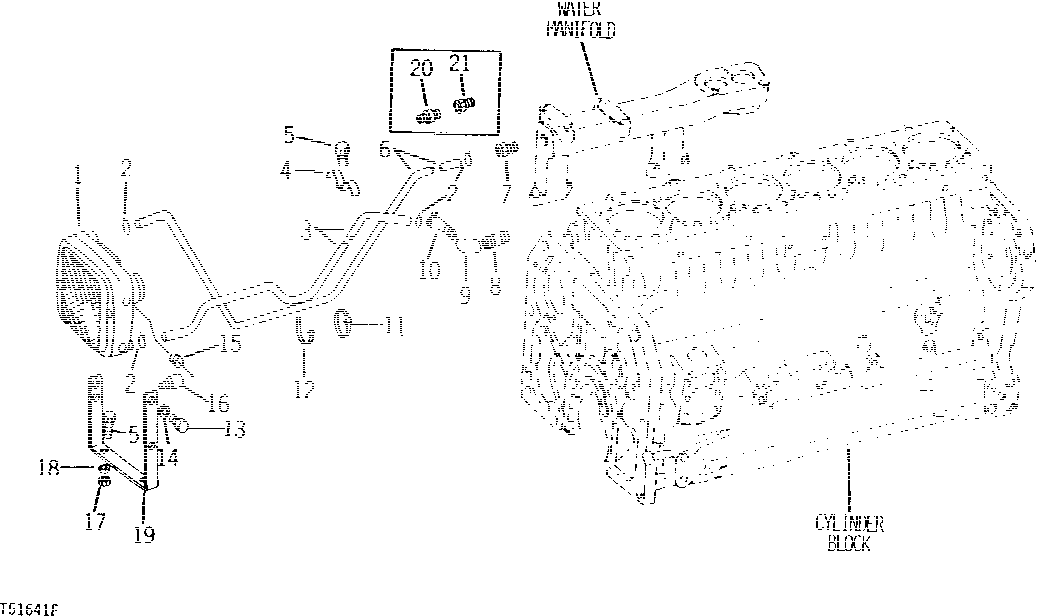

CAB HEATER (SERIAL NO. -003872) [02G25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT140290	1	HEATER	WITH LEAD, FAN BLADE AND CONNECTORS, (SUB FOR AT27086 OR AT114647)
2	AR21837	4	Clamp	-
3	U46572	1	HOSE	-
4	U43303	1	CLAMP	-
5	19H2676	2	Cap Screw	3/8" X 1"
6	-	1	Part 6	(CUT TO LENGTH) (MAKE FROM TY22328) (SUB FOR T45000 AND T78162) (SUB FOR U43310, THIS APPLICATION)
7	R41071	1	Fitting	-
8	29H314	1	THREADED NIPPLE	1" X 3"
9	15H415	1	ELBOW FITTING	1" X 90°
10	AT169553	1	DRAIN VALVE	(SUB FOR AT169553, THIS APPLICATION)
11	R44302	1	Tie Band	-
12	H77698	2	Tie Band	(SUB FOR AT30417 AND T44946)
13	19H1227	4	Cap Screw	1/4" X 1/2"
14	12H302	4	Lock Washer	1/4"
15	M302T	1	Grommet	-
16	R32026	1	Elec. Connector Terminal	-
17	14H812	2	NUT	3/8"
18	12H304	2	Lock Washer	3/8"
19	U46570	1	CHANNEL	-
20	R41985	1	Fitting	(SUB FOR H23196, THIS APPLICATION)
21	15H589	1	Pipe Bushing	3/4" X 1/2", OUTSIDE HEX.
