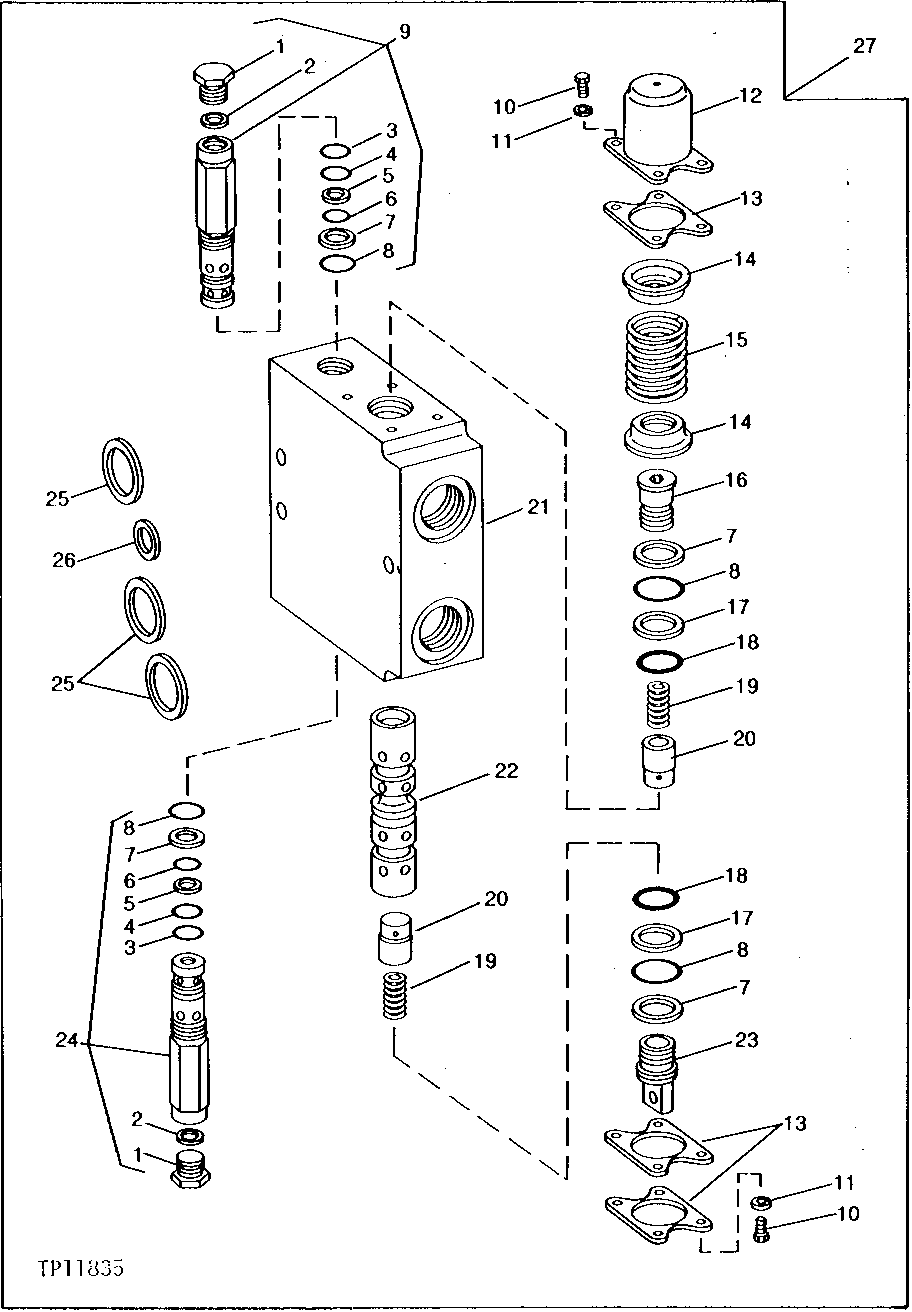

BOOM VALVE (WITHOUT PILOT CONTROLS) [01H22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	-	1	Part 2	(A) 0.13 MM (.005") ( T31124 NO LONGER AVAILABLE)
2	-	1	Part 3	(A) 0.16 MM (.006") ( T31125 NO LONGER AVAILABLE)
2	-	1	Part 4	(A) 0.18 MM (.007") ( T31126 NO LONGER AVAILABLE)
2	-	1	Part 5	(A) 0.20 MM (.008") ( T31127 NO LONGER AVAILABLE)
2	-	1	Part 6	(A) 0.23 MM (.009") ( T31128 NO LONGER AVAILABLE)
3	P48347	2	O-Ring	-
4	P47908	2	O-Ring	-
5	R32588	2	Back-Up Ring	-
6	32246	2	O-Ring	-
7	U45858	4	Back-Up Ring	-
8	U45857	4	O-Ring	-
9	AT33484	1	PRESSURE RELIEF VALVE	25 856 KPA (259 BAR) (3 750 PSI)
10	19H3554	8	Screw	1/4" X 7/8"
11	12H302	8	Lock Washer	1/4"
12	U45854	1	CAP	-
13	U45852	3	PLATE	-
14	U45853	2	ROUND RETAINER	-
15	U45856	1	SPRING	-
16	U45849	1	BOLT	-
17	U45855	2	Washer	-
18	R29463	2	O-Ring	-
19	U45851	2	SPRING	-
20	U45850	2	POPPET	-
21	-	1	Part 25	-
22	-	1	Part 26	-
23	U45848	1	LUG	-
24	AU43596	1	PRESSURE RELIEF VALVE	20 685 KPA (207 BAR) (3 000 PSI)
25	U45843	3	WASHER	-
26	U45844	1	WASHER	-
27	AU43896	1	VALVE	-

BOOM VALVE (WITHOUT PILOT CONTROLS) [01H22]
