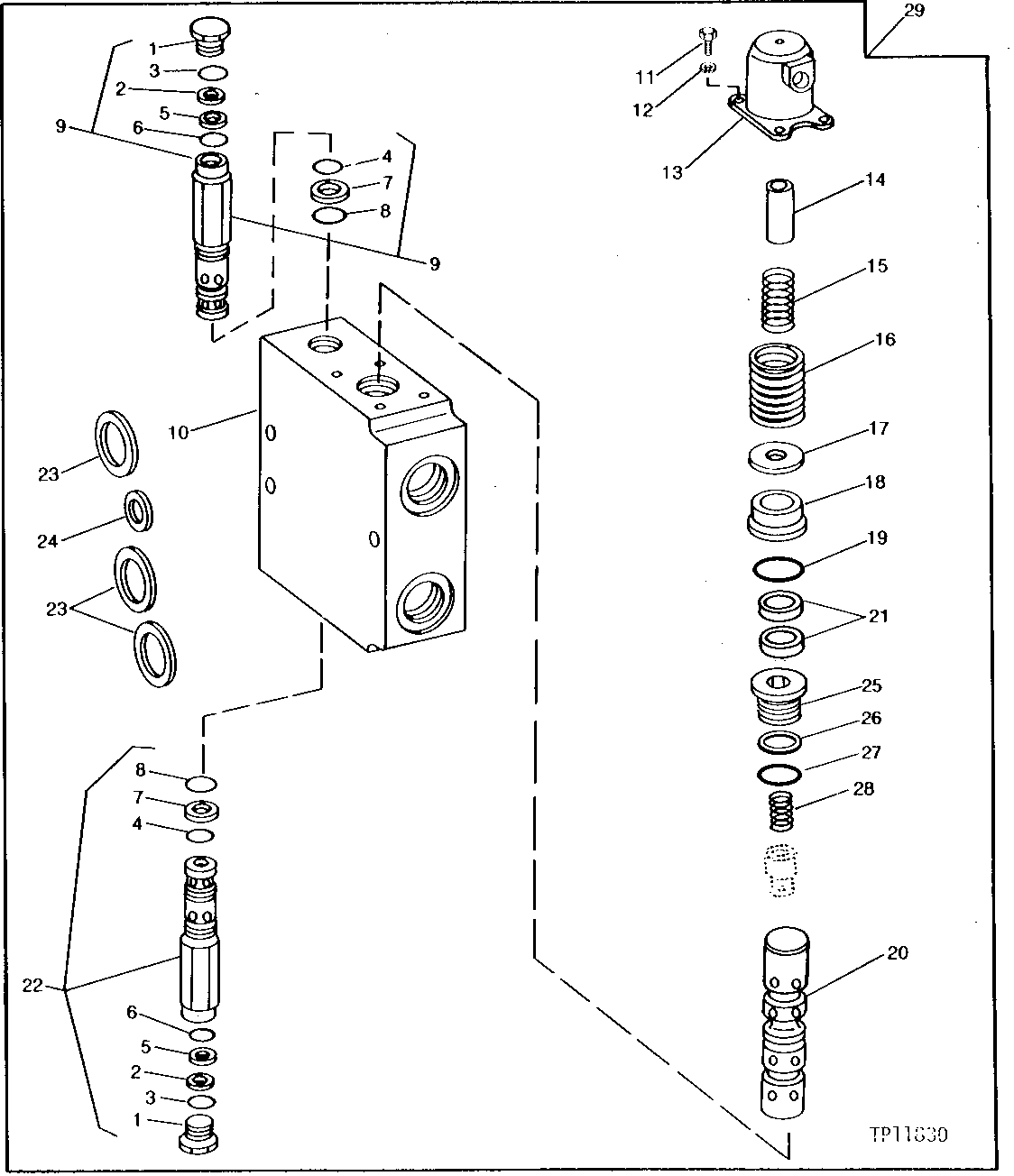

BOOM VALVE (WITH PILOT CONTROLS) (SERIAL NO. 402207- ) [01I11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AT33484 OR AU43596)
2	-	1	Part 2	(A) 0.13 MM (.005") ( T31124 NO LONGER AVAILABLE)
2	-	1	Part 6	(A) 0.23 MM (.009") ( T31128 NO LONGER AVAILABLE)
2	-	1	Part 5	(A) 0.20 MM (.008") ( T31127 NO LONGER AVAILABLE)
2	-	1	Part 4	(A) 0.18 MM (.007") ( T31126 NO LONGER AVAILABLE)
2	-	1	Part 3	(A) 0.16 MM (.006") ( T31125 NO LONGER AVAILABLE)
3	P48347	2	O-Ring	-
4	P47908	2	O-Ring	-
5	R32588	2	Back-Up Ring	-
6	32246	2	O-Ring	-
7	U45858	4	Back-Up Ring	-
8	U45857	2	O-Ring	-
9	AT33484	1	PRESSURE RELIEF VALVE	25 856 KPA (258 BAR) (3 750 PSI)
10	-	1	Part 14	(SUB AT68931)
11	19H3554	8	Screw	1/4" X 0.880"
12	12H302	8	Lock Washer	1/4"
13	T71899	2	END	-
14	T71897	2	SLEEVE	-
15	T71896	2	SPRING	-
16	T71895	2	SPRING	-
17	T71900	2	PLATE	-
18	T71901	2	PLATE	-
19	U46335	2	O-Ring	(SUB FOR T71902)
20	-	1	Part 24	(SUB AT68931)
21	U45855	4	Washer	-
22	AU43596	1	PRESSURE RELIEF VALVE	20 685 KPA (207 BAR) (3 000 PSI)
23	U45843	3	WASHER	-
24	U45844	1	WASHER	-
25	T114585	2	BOLT	(SUB FOR T71898)
26	U45858	2	Back-Up Ring	-
27	U45857	2	O-Ring	-
28	U45851	2	SPRING	-
29	AT68931	1	SPOOL VALVE	-

BOOM VALVE (WITH PILOT CONTROLS) (SERIAL NO. 402207- ) [01I11]
