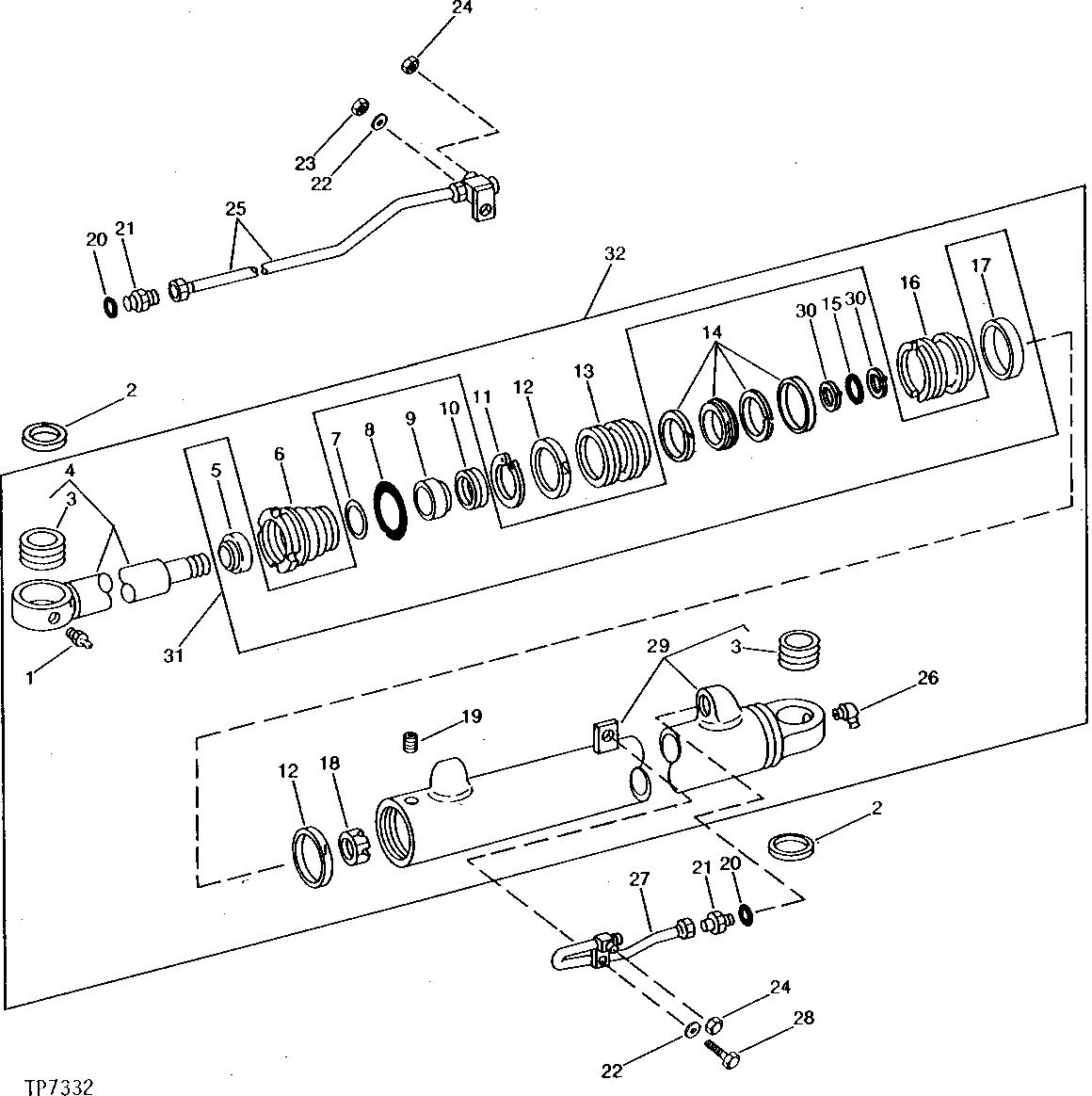

BOOM CYLINDER (SERIAL NO. 501307- ) [02E09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7759	1	Lubrication Fitting	1/8"
2	U43779	6	WASHER	-
3	U43784	2	BUSHING	-
4	AR89436	1	ROD	-
5	U43388	1	SEAL	-
6	R69278	1	GUIDE	(SUB FOR T38488) (SUB R82411, RE21395, R79177 AND T38489)
7	R79177	1	BACK-UP RING	(SUB FOR T38490, THIS APPLICATION)
8	T38489	1	O-RING	-
9	U43389	1	WEAR RING	-
10	R76782	1	SEAL	-
11	U43391	1	Snap Ring	-
12	T34515	2	PISTON RING	-
13	R77992	1	PISTON	(ALSO ORDER RE12315)
14	RE11910	1	SEAL	-
15	U10289	1	O-Ring	-
16	T34514	1	PISTON	-
17	U44508	1	WEAR RING	-
18	U10750	1	LOCK NUT	-
19	22H842	1	SET SCREW	1/4" X 5/16"
20	R29936	2	O-Ring	-
21	T27603	2	Fitting	-
22	24H1308	2	Washer	13/32" X 1" X 0.134"
23	14H812	1	NUT	3/8"
24	T29439	2	Fitting	-
25	AT38633	1	LINE	-
26	JD7763	1	Lubrication Fitting	90°, 1/8"
27	AT38632	1	LINE	-
28	19H2732	1	Cap Screw	3/8" X 2-3/4"
29	AR91597	1	HYDRAULIC CYLINDER BARREL	(SUB RE19057, AT84147, AT84148, (2) 38H1194, (2) T77858 AND (2) R29936)
30	R78391	2	BACK-UP RING	(SUB FOR T25327, THIS APPLICATION)
31	RE12315	1	KIT	(SUB RE17342 AND RE15905)
32	RE12257	1	HYDRAULIC CYLINDER	(SUB RE21394, AT84147, AT84148, (2) 38H1194, (2) T77858 AND (2) R29936)

BOOM CYLINDER (SERIAL NO. 501307- ) [02E09]
