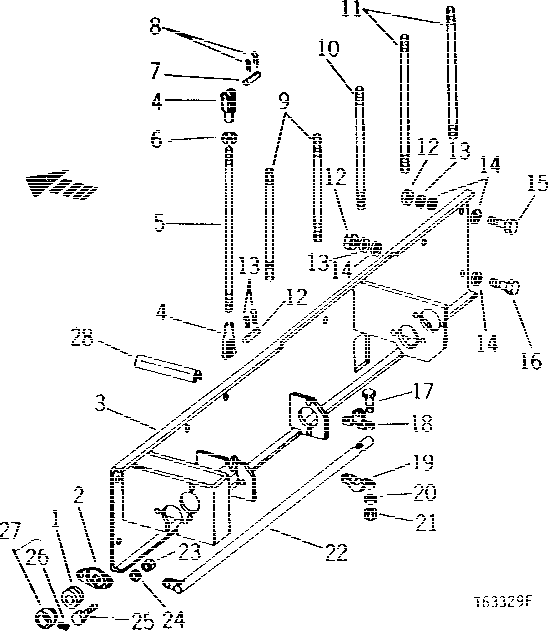

BEARING BRACKET AND CONTROL VALVE LINKAGE (SERIAL NO. -003735) [02A25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD8555	4	BALL BEARING	-
2	L2287C	8	Pressed Flanged Housing	-
3	AT54694	1	BRACKET	(SUB FOR AU43619) (ALSO ORDER AT54702, (2) U45935, (2) U45928, (4) 12H304, (4) 14H812, (4) 19H2633)
4	U16202	12	YOKE	-
5	U45944	1	STUD	(R.H. TRAVEL)
6	14H826	12	Nut	1/2"
7	U46245	12	PIN FASTENER	-
8	11M7015	24	Cotter Pin	3.200 X 25 MM
9	U45945	2	STUD	(CROWD AND BOOM)
10	U45947	1	STUD	(BUCKET)
11	U45946	2	STUD	(SWING AND L.H. TRAVEL)
12	14H1040	11	Nut	1/2", (SUB FOR 14H809)
13	12H301	11	Lock Washer	1/2"
14	24H1254	20	Washer	17/32" X 1-1/8" X 0.105"
15	19H2993	10	Cap Screw	1/2" X 1-1/2"
16	19H2469	1	Cap Screw	1/2" X 2-1/4"
17	19H2633	4	Cap Screw	3/8" X 1-1/2"
18	U45943	1	BELLCRANK	HALF
19	U45928	2	BELLCRANK	HALF
20	12H304	4	Lock Washer	3/8"
21	14H812	4	NUT	3/8"
22	AT54705	1	ROD	R.H. TRAVEL PIVOT, (SUB FOR AU43627)
23	14H785	16	Nut	5/16"
24	12H303	16	Lock Washer	5/16"
25	03H1540	16	Bolt	5/16" X 3/4"
26	E18630	1	SET SCREW	-
27	JD8554	4	Eccentric Locking Collar	-
28	-	1	Part 28	(MAKE FROM T58056, 15 M (50') BULK) (SUB FOR T61798, THIS APPLICATION)

BEARING BRACKET AND CONTROL VALVE LINKAGE (SERIAL NO. -003735) [02A25]

Нет текстового описания
