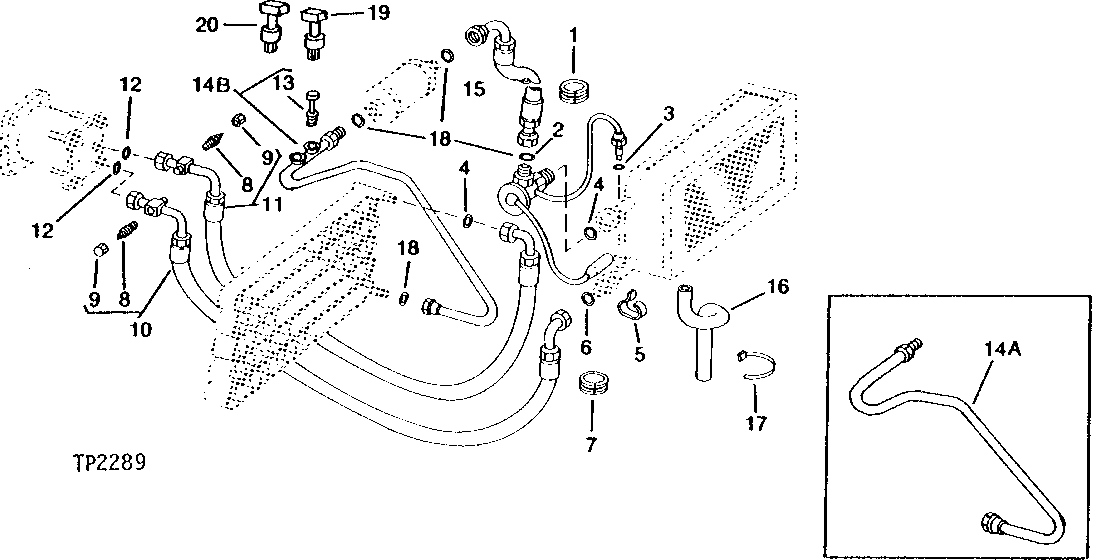

AIR CONDITIONING REFRIGERANT LINES (SERIAL NO. 003873- ) [02H10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T58739	1	Grommet	(SUB FOR R38454, THIS APPLICATION)
2	AR58482	1	VALVE	EXPANSION
2	AT62543	1	THERMOSTATIC CONTROL VALVE	EXPANSION
3	R34812	1	O-Ring	-
4	P51212	2	O-Ring	-
5	R66645	3	CLIP	(SUB FOR R50480)
6	R33259	1	O-Ring	(SUB FOR T58398)
7	-	1	Part 8	(MAKE FROM T58056) (SUB FOR T46876, THIS APPLICATION)
8	R60170	1	Valve	-
9	R60172	1	Nut	-
10	AT56085	1	HOSE	-
11	AT56086	1	HOSE	-
12	R47235	2	O-RING	-
13	R60170	1	Valve	COMPRESSOR SERVICE VALVE
15	AT56083	1	REFRIGERANT HOSE	-
16	T16946	1	HOSE	DRAIN
17	H77698	2	Tie Band	(SUB FOR T44946)
18	R10093	4	O-Ring	-
19	AT63265	1	Switch	HIGH PRESSURE
20	AT63266	1	SWITCH	LOW PRESSURE
..	TY15709	1	TAPE	(SUB FOR R57003) (NOT ILLUSTRATED)
14A	AT56084	1	TUBE	(SUB AT63510)
14B	AT63510	1	TUBE	-
