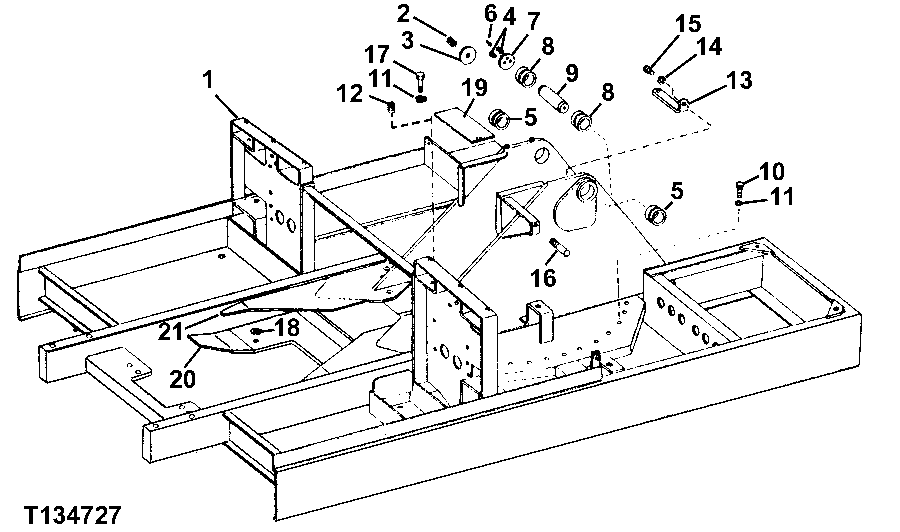

MAIN FRAME [01E14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT33524	1	FRAME	(SUB AT37245) WITH BUSHINGS
1	-	1	Part 3	(ALSO ORDER (4) T38481 CAP SCREWS AND T33478 CAP SCREW) ( AT37245 NO LONGER AVAILABLE)
1	AU43444	1	FRAME	WITH BUSHINGS, (SUB AT37245)
2	19H2472	2	Cap Screw	1/2" X 1"
2	12H301	2	Lock Washer	1/2"
3	U45880	2	BUSHING	-
4	19H2898	4	Cap Screw	HS, SAE 8, 1/2" X 1-1/4"
4	12H301	4	Lock Washer	1/2"
5	U44043	2	BUSHING	-
6	JD7759	4	Lubrication Fitting	STRAIGHT, 1/8"
7	U45879	2	SPACER	-
8	U43784	4	BUSHING	-
9	U45874	2	PIN FASTENER	BOOM, CYLINDER
10	T45564	25	SCREW	3/4" X 2-1/2", (SUB FOR T33477)
10	T38481	4	CAP SCREW	3/4" X 8-1/4" (BETWEEN BOOM PIVOT CARS AND RAIL)
10	T45564	30	SCREW	3/4" X 2-1/2", (SUB FOR T33477)
11	12H236	35	Lock Washer	3/4"
12	15H243	1	ADAPTER FITTING	SQ. HD, 2-1/2"
13	U46718	1	ANGLE	-
14	12H301	1	Lock Washer	1/2"
15	19H2993	1	Cap Screw	1/2" X 1-1/2"
16	U40158	1	STUD	-
17	T33478	5	CAP SCREW	3/4" X 2" (USE IN COUNTERBORE HOLES)
17	T33478	6	CAP SCREW	3/4" X 2" (USE IN COUNTERBORE HOLES)
18	24H1407	4	Washer	13/16" X 2" X 0.060"
19	H21259	2	Mat	-
20	-	1	Part 27	(A) (SUB AT42552)
21	-	1	Part 28	(A) (SUB AT42552)
..	AT42552	1	KIT	COUNTERWEIGHT AND REINFORCING
