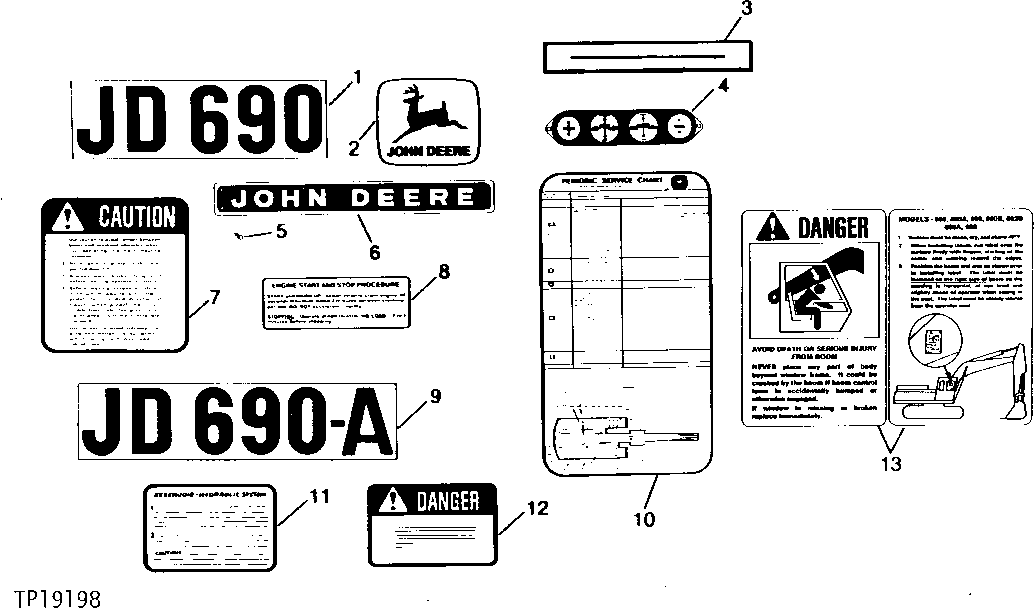

LABELS AND NAME PLATES [02A19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U46282	2	LABEL	SERIES DESIGNATION "JD690"
2	JD5626	3	LABEL	"LEAPING DEERE", (SUB FOR JD5279, JD5529 AND JD5609)
3	U46523	1	LABEL	INSTRUMENT PANEL
4	U46392	1	INSTRUCTION PLATE	FOR BOOM BUCKET AND TRAVEL
5	T10671	18	CAP SCREW	-
6	T26574	2	PLATE	NAME, "JOHN DEERE", (SUB T33461)
6	T33461	2	IDENTIFICATION PLATE	NAME "JOHN DEERE"
7	T38438	1	SAFETY SIGN	SAFETY, (SUB FOR U46696)
8	T35672	1	LABEL	START AND STOP PROCEDURE
9	T35671	2	LABEL	SERIES DESINATION "JD 690-A"
10	T37418	1	LABEL	PERIODIC SERVICE CHART
10	T40821	1	LABEL	PERIODIC SERVICE CHART
11	T43722	1	LABEL	HYDRAULIC RESERVOIR
12	T146667	1	Safety Sign	(SUB FOR T146667) DANGER
13	T107652	1	SAFETY SIGN	(DANGER)(ON BOOM-TO BE VISIBLE FROM OPERATOR STATION)
..	AT39697	1	LABEL KIT	REFINISHING DECAL (INCLUDES ALL PARTS LISTED ABOVE EXCEPT T49230 AND T107652)
