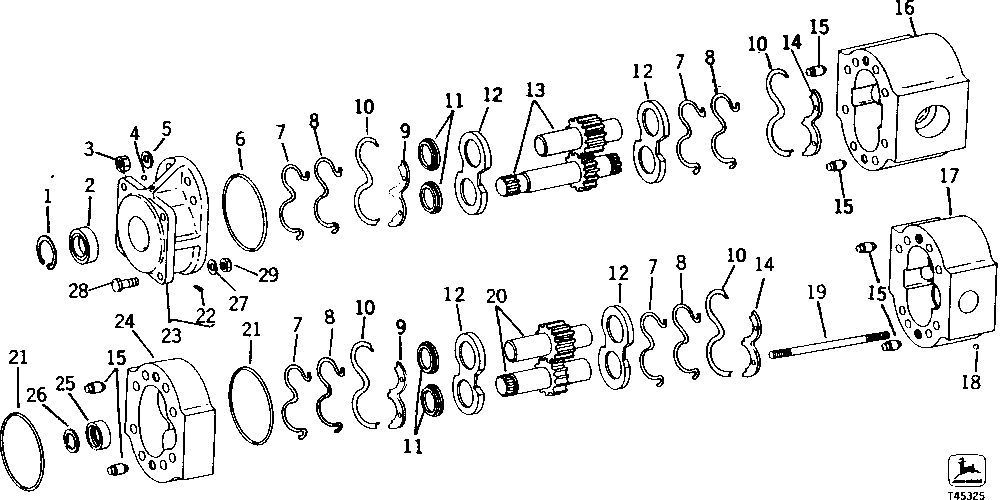

HYDRAULIC PUMP (SERIAL NO. -000841) [01F09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N51168	1	Snap Ring	-
2	T74339	1	SEAL	(C) (SUB FOR U44858)
3	U44860	8	NUT	-
4	U44850	1	BALL	1/4" DIA.
5	U44865	8	WASHER	-
6	U44861	1	O-RING	(C)
7	-	4	Part 7	(C) ( U44856 USE IF AVAILABLE)
8	U44857	4	BACK-UP RING	(A)
9	-	2	Part 9	(A) ( U44848 USE IF AVAILABLE)
10	-	4	Part 10	(A) ( U44851 USE IF AVAILABLE)
11	U44852	4	WASHER	-
12	U44846	4	PLATE	(A) PRESSURE
13	-	1	Part 13	DRIVE AND IDLER ( AU43197 NO LONGER AVAILABLE)
14	-	2	Part 14	(A) ( U44849 USE IF AVAILABLE)
15	U44854	6	DOWEL PIN	(A)
16	-	1	Part 16	( AU43199 NO LONGER AVAILABLE)
17	-	1	Part 17	( AU43200 NO LONGER AVAILABLE)
18	H871R	1	Ball	(SUB FOR U44847 AND T33997)
19	-	8	Part 19	( U45128 NO LONGER AVAILABLE)
20	AU43056	1	GEAR	DRIVE AND IDLER
21	U44863	2	O-RING	(C)
22	15H558	1	Pipe Plug	1/8"
23	-	1	Part 23	FLANGE, INCLUDES PIPE PLUG FLANGE KIT ( AU43198 AND AT40390 NO LONGER AVAILABLE) (FURNISH COMPONENTS FOR REPAIR)
24	AU43059	1	PLATE	BEARING
25	T35445	1	COUPLING	SPLINE
26	U46421	1	SNAP RING	-
27	12H301	4	Lock Washer	1/2"
28	19H2880	4	CAP SCREW	1/2" X 1-3/4"
29	14H1040	4	Nut	1/2", (SUB FOR 14H809)
..	AT34194	1	HYDRAULIC PUMP	(B) (SUB AT63058 OR AT63054, AT36104, (2) T60983, (2) U12037, (8) 19H3093)
..	AU43052	1	KIT	MAJOR REPAIR
..	AU43054	1	KIT	MINOR REPAIR
