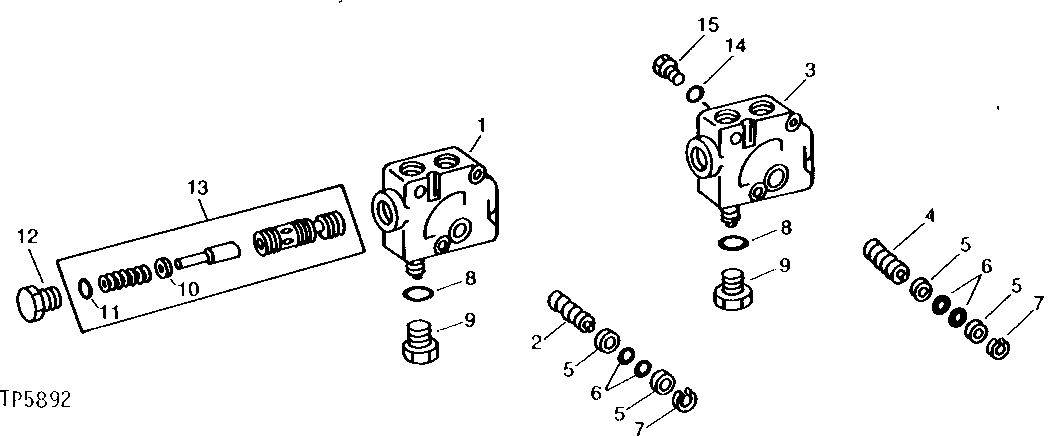

FLOW DIVIDER VALVES (SERIAL NO. 000750- ) [01G22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT53246	2	VALVE	(D)
1	AT34521	2	VALVE	(E) (C) FLOW DIVIDER (SUB AT53246 FLOW DIVIDER VALVE AND T55425 SPOOL) (KEY 4)
2	-	1	Part 3	(C) (SUB (2) T55425)
2	T55425	1	VALVE SPOOL	(D)
3	AT34521	2	VALVE	(E) (C) FLOW DIVIDER (SUB AT53246 FLOW DIVIDER VALVE AND T55425 SPOOL) (KEY 2)
3	AT53246	2	VALVE	(D) (SUB AT69860)
3	AT69860	1	HYD ACTUATED CONTROL VALVE	-
4	-	1	Part 8	(C) (SUB (2) T55425)
4	T55425	1	VALVE SPOOL	(D) (USE WITH AT53246)
4	T72739	1	HYD ACTUATED CONTROL VALVE	(USE WITH AT69860)
5	H35230	4	BACK-UP RING	(A) (C) (D)
6	T13119	4	O-Ring	(A) (C) (D)
7	T38546	4	SNAP RING	(A)
8	R26375	2	O-Ring	(A) (C) (D)
9	R39112	1	Fitting	(C) (D)
10	R49549	2	WASHER	(C) (D)
11	U17409	2	O-Ring	(D) (C) (D)
12	AT36556	2	KIT	(C) (D) FLOW DIVIDER PISTON REPLACEMENT
13	AT38884	2	FITTING	(C) (D) (INCLUDES U17409)
14	R26375	1	O-Ring	(USE WITH AT69860)
15	T72740	1	FITTING	(USE WITH AT69860)
..	AT36557	1	SEAL KIT	FLOW DIVIDER SEAL REPLACEMENT

FLOW DIVIDER VALVES (SERIAL NO. 000750- ) [01G22]
