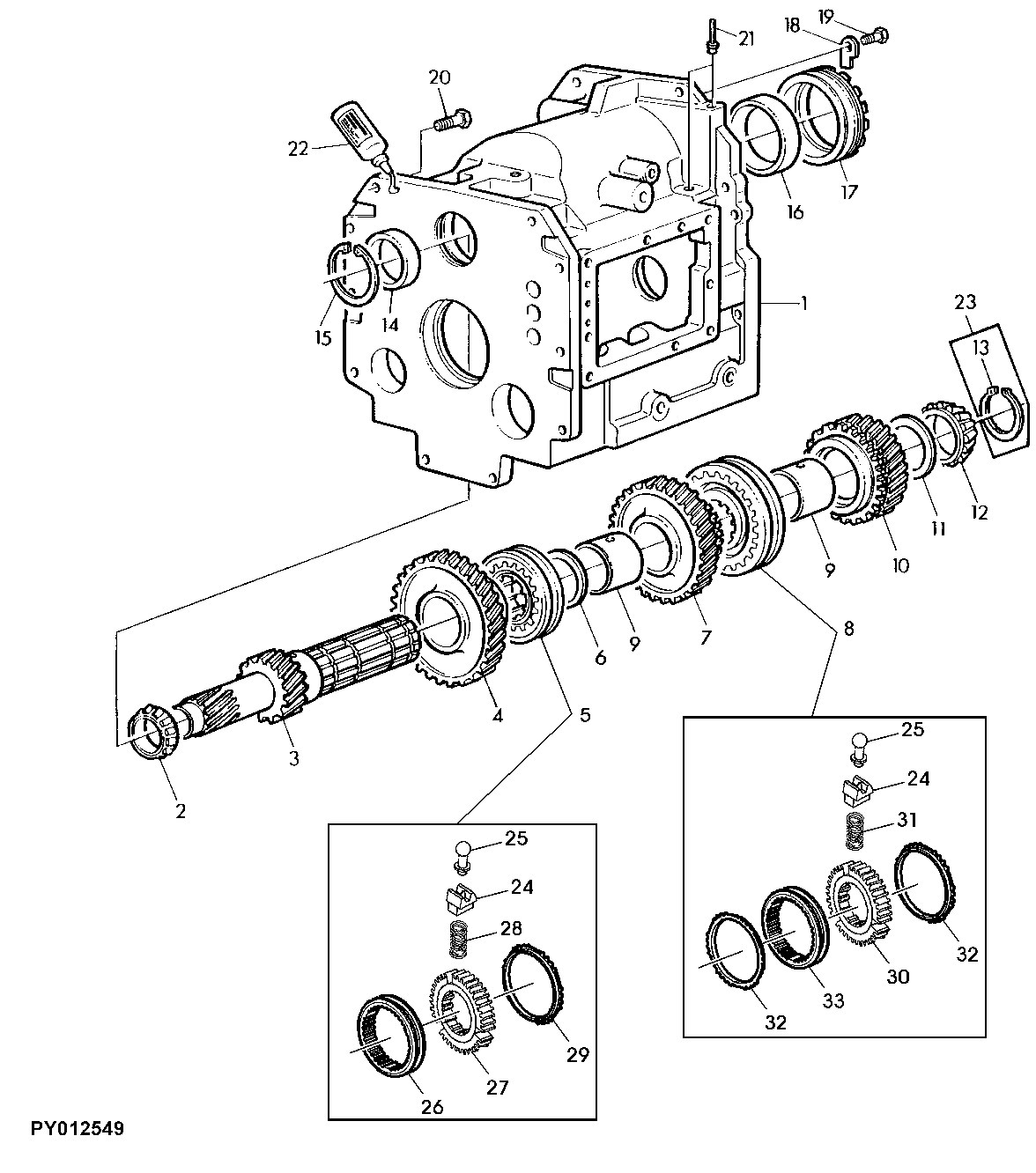

RANGE TRANSMISSION HOUSING / DRIVE SHAFT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE561833	1	Housing Kit	MARKED R540964, INCLUDESAT107510
1	RE242257	1	Housing	MARKED R241982
2	JD7395	1	Bearing Cone	-
3	R286942	1	Shaft	Z= 24/14 (2, 4 KMH), ORDER R312434, SUB FOR R162142
3	R312434	1	Shaft	-
4	R172997	1	Gear	-
5	RE54753	1	Synchronizer	-
6	R202386	1	Thrust Washer	-
7	R120940	1	Gear	Z= 36
8	RE286934	1	Synchronizer	(SUB FOR RE247685)
9	R289928	2	Sleeve	(SUB FOR R153138)
10	R120941	1	Gear	Z= 25
11	R202386	1	Thrust Washer	-
12	R120499	1	Bearing Cone	-
13	R100501	1	Snap Ring	TK= 2.93MM (0.115")
13	R100502	1	Snap Ring	TK= 3.01MM (0.119")
13	R100503	1	Snap Ring	TK= 3.08MM (0.121")
13	R100504	1	Snap Ring	TK= 3.16MM (0.124")
13	R100505	1	Snap Ring	TK= 3.24MM (0.128")
14	JD7418	1	Bearing Cup	-
15	R109909	1	Snap Ring	-
16	JD8206	1	Bearing Cup	-
17	R108888	1	Bearing Housing W/O Bearing	-
18	R110196	1	Retainer	-
19	R88246	1	Cap Screw	-
20	19M7387	1	Cap Screw	M12 X 40
21	AL77433	2	Plug	-
21	AT107510	1	Plug	USE WITH RE561833
22	L64500	1	Sealant	LOCTITE 574 (50CCM)
23	RE55288	1	Ring Kit	-
24	R110485	6	Poppet	-
25	R113617	6	Pin	-
26	R115440	1	Shift Collar	-
27	R115441	1	Hub	-
28	R115443	3	Spring	-
29	R115445	1	Ring	-
30	R110484	1	Hub	NSEP (ORD RE286934)
31	R110487	3	Compression Spring	-
32	R113616	2	Ring	-
33	-	1	Part 40	NSEP (ORD RE286934)

RANGE TRANSMISSION HOUSING / DRIVE SHAFT
