HYDRAULIC PUMP (35 CM3) WITH SUCTION AND PRESSURE HOSE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L200058	1	Hose	-
2	T59014	2	O-Ring	-
3	19M7576	4	Screw	M10 X 30, (10.9)
4	AL172931	1	Hydraulic Hose	-
5	AL180950	1	Hydraulic Pump	NLA; ORDER AL202473
5	AL202473	1	Hydraulic Pump	-
6	T77858	1	O-Ring	-
7	L201123	1	Flange Fitting	(SUB FOR L170842 APPL)
8	19M7786	2	Screw	M10 X 30, (10.9)
9	L77317	1	Gasket	-
10	51M7045	1	O-Ring	19.300 X 2.200 mm
11	38H5193	1	Adapter Fitting	-
12	T77613	2	O-Ring	-
13	AL172921	1	Oil Line	-
14	51M7041	1	O-Ring	11.300 X 2.200 mm
15	38H5016	1	Elbow Fitting	-
16	U41966	1	O-Ring	-
17	19M7660	3	Screw	M8 X 20
18	L173941	1	Flange Fitting	-
19	L170402	1	O-Ring	-
20	L79006	1	Screw	-
21	L171593	2	Screw	-
22	L173942	1	Flange Fitting	-
23	AL114812	2	Clamp	-
24	51M7047	1	O-Ring	23.600 X 2.900 mm
25	24M7047	3	Washer	13 X 24 X 2.500 mm
26	19M8533	4	Screw	M10 X 25

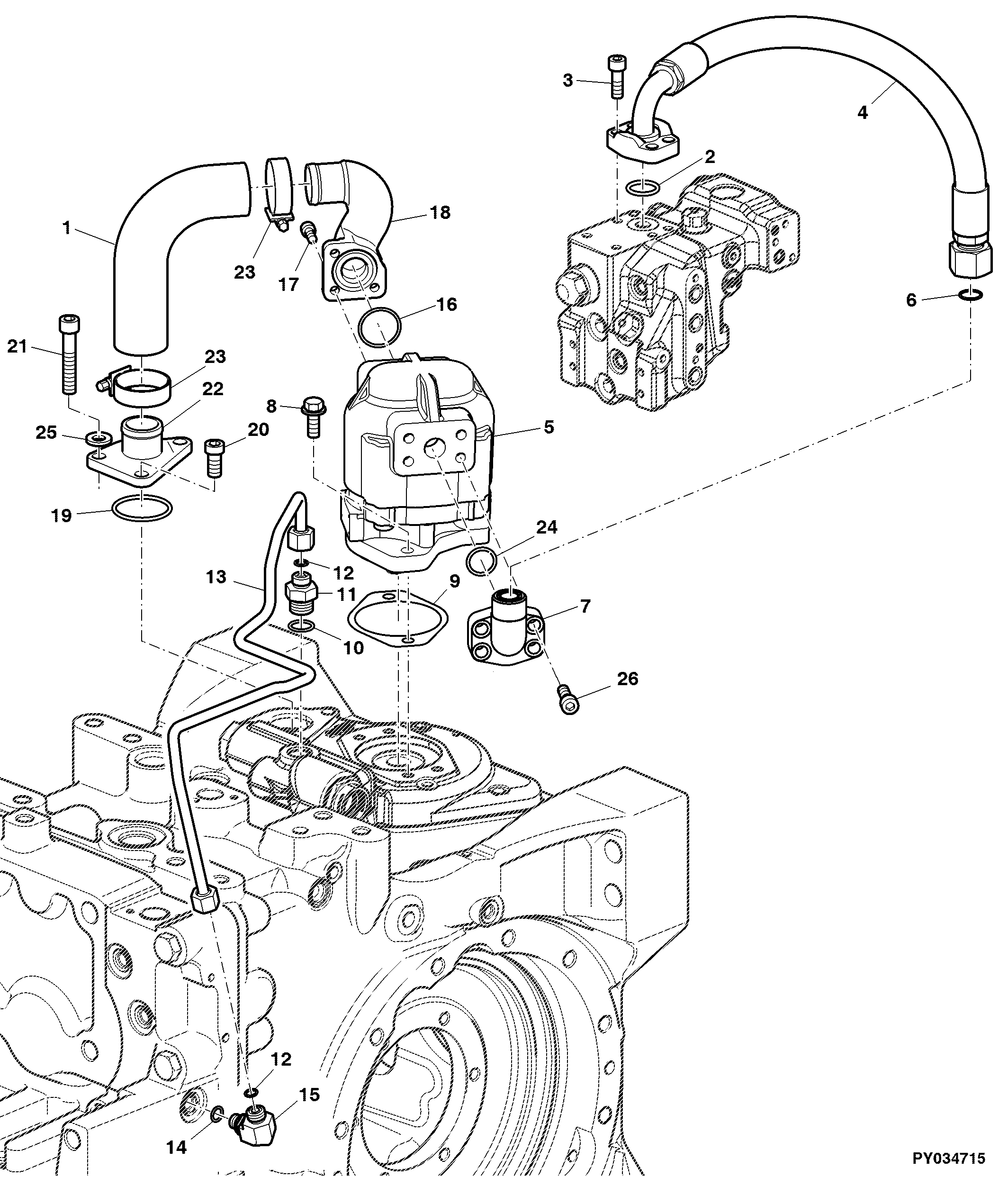

HYDRAULIC PUMP (35 CM3) WITH SUCTION AND PRESSURE HOSE
