STEERING OIL LINES (WITH MFWD FRONT AXLE 745 / 750)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL169235	1	Oil Line	RH
2	AL169236	1	Oil Line	LH
3	T77857	1	O-Ring	-
4	AL169785	1	Hydraulic Hose	RH
5	AL169238	1	Hydraulic Hose	LH
6	38H5135	2	Fitting	-
7	51M7042	2	O-Ring	13.300 X 2.200 mm
8	14M7272	1	Nut	M6
9	L115343	2	Retainer	-
10	L41980	2	Clamp	-
11	19M8329	1	Cap Screw	M6 X 50
12	14M7273	5	Nut	M8
13	24M7055	1	Washer	8.400 X 16 X 1.600 mm
14	L167531	2	Clamp	-
15	L167533	1	Strap	-
16	19M7185	2	Cap Screw	M8 X 60
16	19M7324	1	Cap Screw	(WITH FRONT WHEEL BRAKE) M8 X 75
17	L167797	1	Angle	-
18	19M7285	1	Cap Screw	M12 X 30
19	19M7298	1	Cap Screw	M8 X 35
20	L101560	2	Clamp	-
21	L167610	1	Bracket	-
22	L170261	1	Bracket	W/ AUTOTRAC
23	AL172382	1	Oil Line	RH, W/ AUTOTRAC
24	AL172383	1	Oil Line	LH, W/ AUTOTRAC
25	AL177198	1	Oil Line	LH, W/ AUTOTRAC
26	AL177197	1	Oil Line	RH, W/ AUTOTRAC
27	L167530	1	Clamp	-
28	19M7139	1	Cap Screw	M8 X 20
28	19M7298	1	Cap Screw	(WITH FRONT WHEEL BRAKE) M8 X 35
29	AL173149	2	Angle	-
30	AL165378	1	Angle	-
31	AL180386	1	Hydraulic Hose	-
32	61M5135	1	Fitting	-

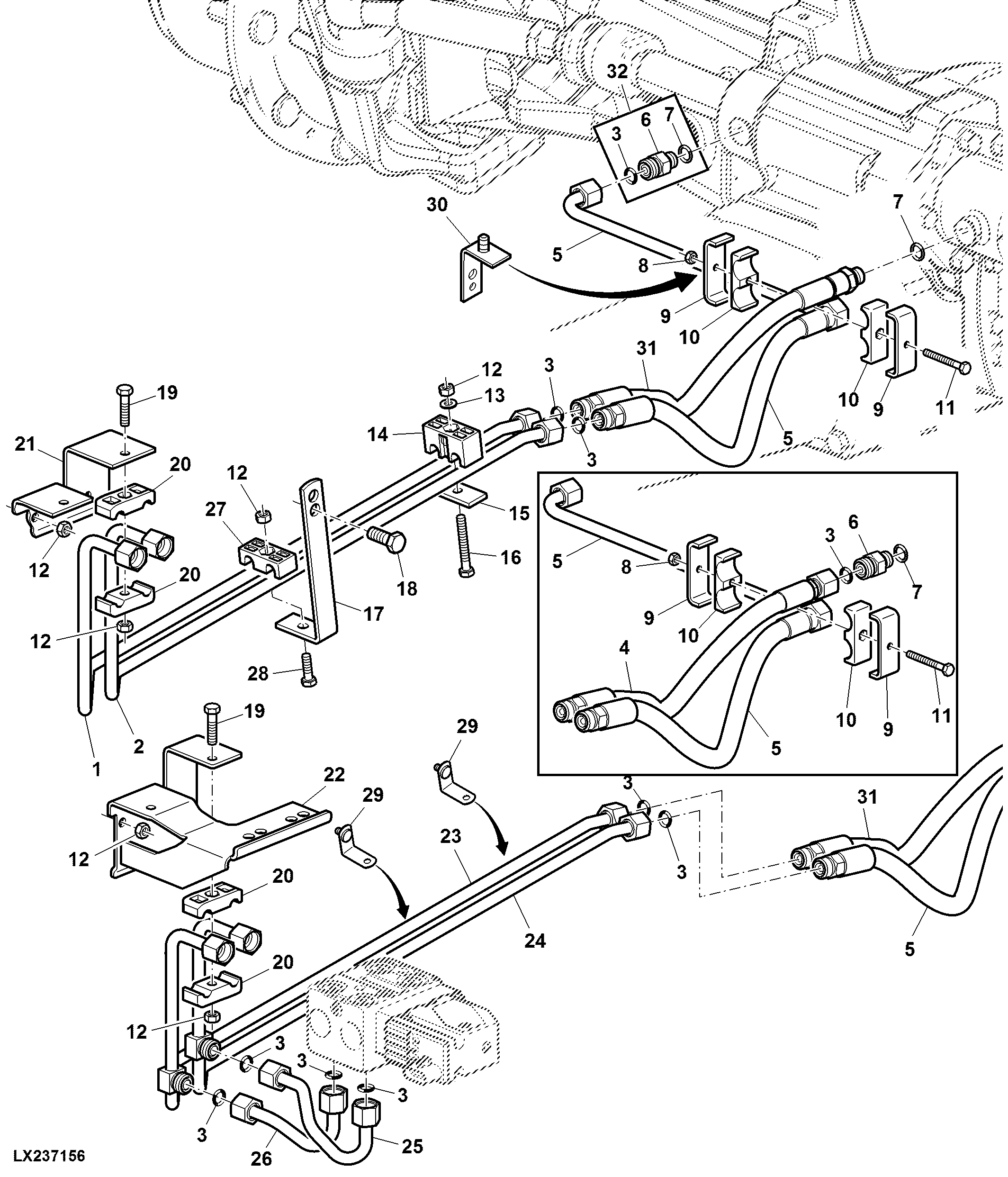

STEERING OIL LINES (WITH MFWD FRONT AXLE 745 / 750)
