Открытый узел

Pick-Up Hitch, Attachment (2/3)

Pick-Up Hitch, Attachment (2/3)

Pick-Up Hitch, Attachment (2/3)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

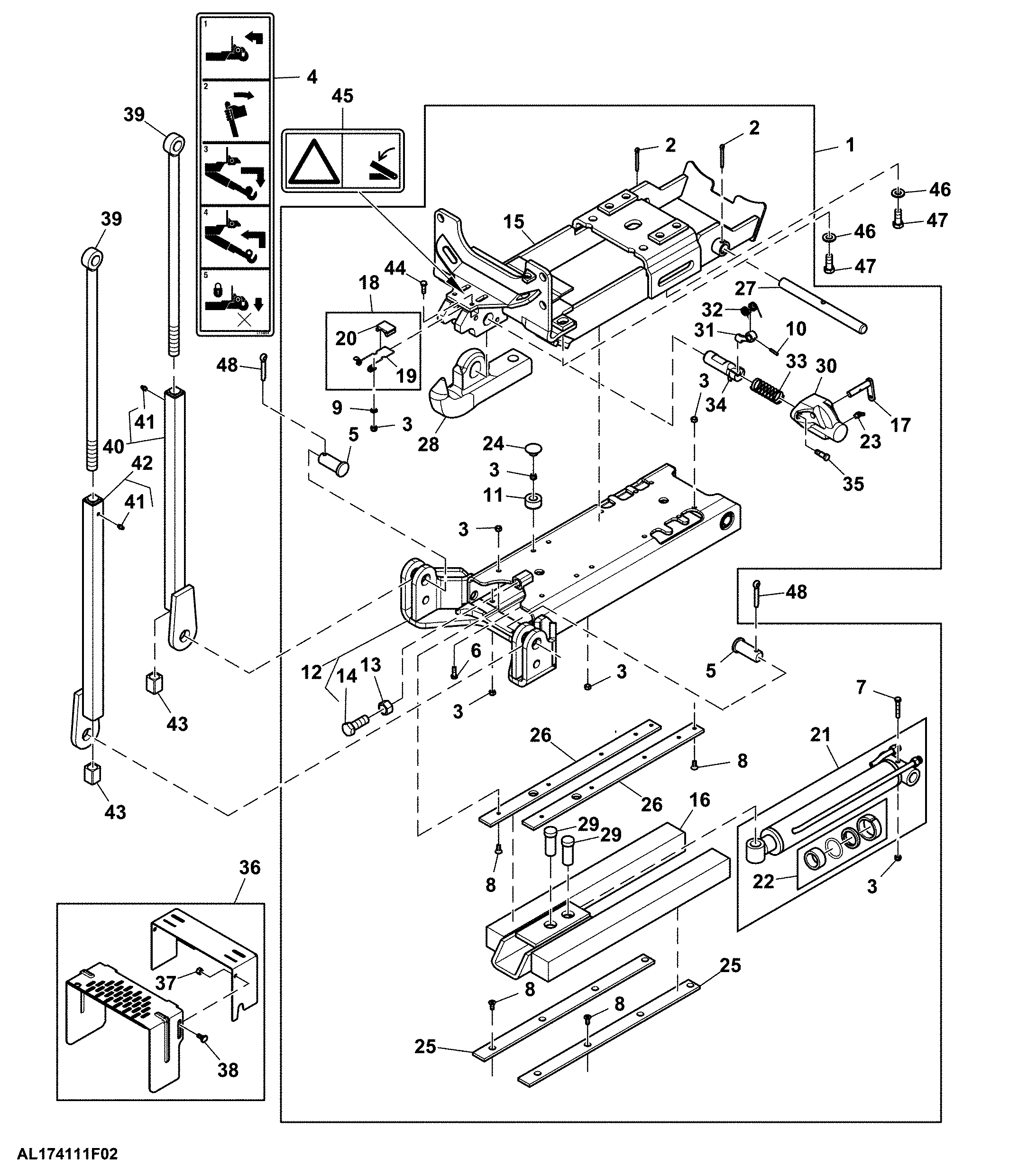

Pick-Up Hitch, Attachment (2/3)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL229596	1	Hitch	-
2	11M7040	2	Cotter Pin	6.300 X 50 mm
3	14M7166	22	Lock Nut	M8
4	L114894	1	Label	-
5	L170133	2	Pin Fastener	-
6	19M7139	2	Cap Screw	M8 X 20
7	19M7184	1	Cap Screw	M8 X 55
8	19M7585	16	Screw	M8 X 25
9	24M7055	2	Washer	8.400 X 16 X 1.600 mm
10	34M7158	1	Spring Pin	5 X 25 mm
11	AL151060	2	Bumper	-
12	AL212722	1	Frame	-
13	14M7277	2	Nut	M20
14	19M8002	1	Cap Screw	M20 X 55
15	AL222242	1	Frame	-
16	AL159302	1	Guide	-
17	AL231898	1	Shaft	-
18	AL159304	1	Latch	-
19	L156443	1	Torsion Spring	-
20	L156444	1	Stop	-
21	AL159343	1	Hydraulic Cylinder	-
22	AL166410	1	Gasket Kit	-
23	JD7763	1	Lubrication Fitting	-
24	L150699	2	Plug	-
25	L221794	2	Bumper	-
26	L221795	2	Bumper	-
27	L156429	1	Pin	-
28	L219471	1	Hook	-
29	L156434	2	Pin Fastener	-
30	L156435	1	Housing	-
31	L156438	1	Lever	-
32	L156439	1	Torsion Spring	-
33	L156440	1	Compression Spring	-
34	L156441	1	Pin	-
35	L156442	2	Cap Screw	-
36	AL225203	1	PTO PowerGard Shield	-
37	14M7327	2	Lock Nut	M8
38	L223284	2	Stud	-
39	AL159369	2	Link End	-
40	AL167671	1	Structural Tube	LH
41	58M5574	2	Lubrication Fitting	-
42	AL167672	1	Structural Tube	RH
43	L156498	2	Nut	-
44	19M7163	2	Cap Screw	M8 X 25
45	L113073	1	Label	-
46	24M7241	4	Washer	17 X 34 X 4 mm
47	19M7611	4	Cap Screw	M20 X 45
48	11M7071	2	Cotter Pin	8 X 40 mm
