HYDROSTATIC STEERING OIL LINES (W/O AUTOTRAC)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77857	1	O-Ring	-
2	AL175828	1	Hydraulic Hose	-
3	AL175819	1	Valve	-
4	T77613	1	O-Ring	-
5	AL212943	1	Clamp	SUB FOR AL37489 APPL
6	L100377	1	Grommet	SUB FOR L168646 APPL
7	AL81147	1	Hydraulic Hose	RH
8	AL81146	1	Hydraulic Hose	LH
9	AL171477	1	Oil Line	RH
10	AL171478	1	Oil Line	LH
11	L38284	2	Clamp	-
12	19M8532	1	Screw	M6 X 35
13	AL161121	2	Hydraulic Hose	(WITH TRAILER AIR BRAKES)
14	L101560	2	Clamp	-
15	19M8274	1	Screw	M8 X 35, (10.9)
16	L102007	2	Grommet	-
17	AL175827	1	Hydraulic Hose	-
18	L168475	1	Strap	-
19	L168974	2	Clamp	-
20	AL172503	1	Bumper	-
21	L111480	1	Push Nut	-
22	37M7104	1	Screw	M6 X 30
23	37M7361	2	Screw	M6 X 16
24	L168973	2	Clamp	-
25	19M7286	1	Cap Screw	M6 X 25
26	14M7303	1	Flange Nut	M6
27	L113747	1	Pad	-
28	AL172502	1	Isolator	-
29	AL156431	2	Adapter Fitting	(WITH TRAILER AIR BRAKES)
30	AL110275	2	Hydraulic Hose	-
31	L169005	1	Clamp	-
32	L172248	1	Hose Guard	ORDER L201824
32	L201824	1	Hose Guard	-
33	AL176574	1	Check Valve	-
34	L209821	1	Bracket	-

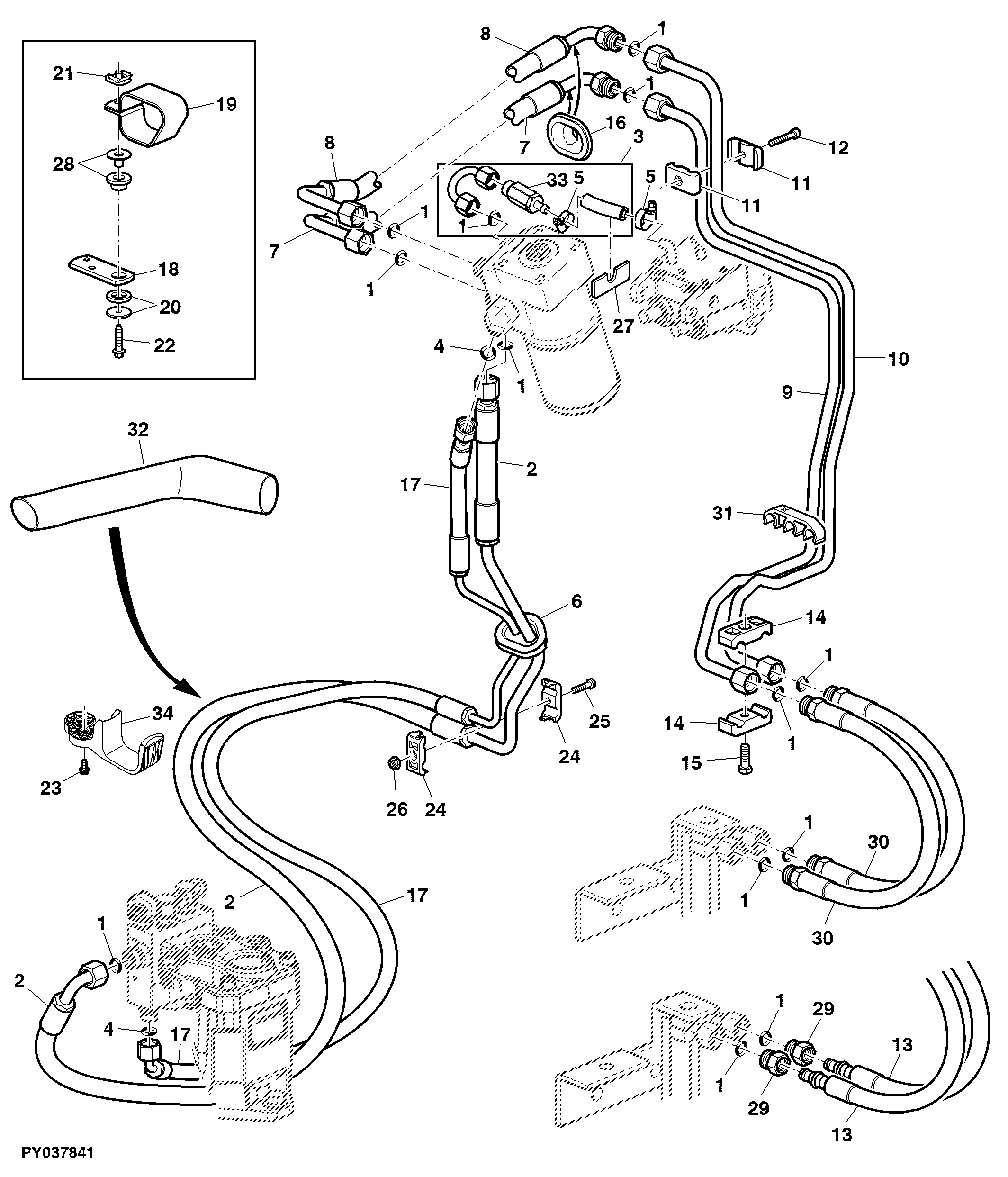

HYDROSTATIC STEERING OIL LINES (W/O AUTOTRAC)
