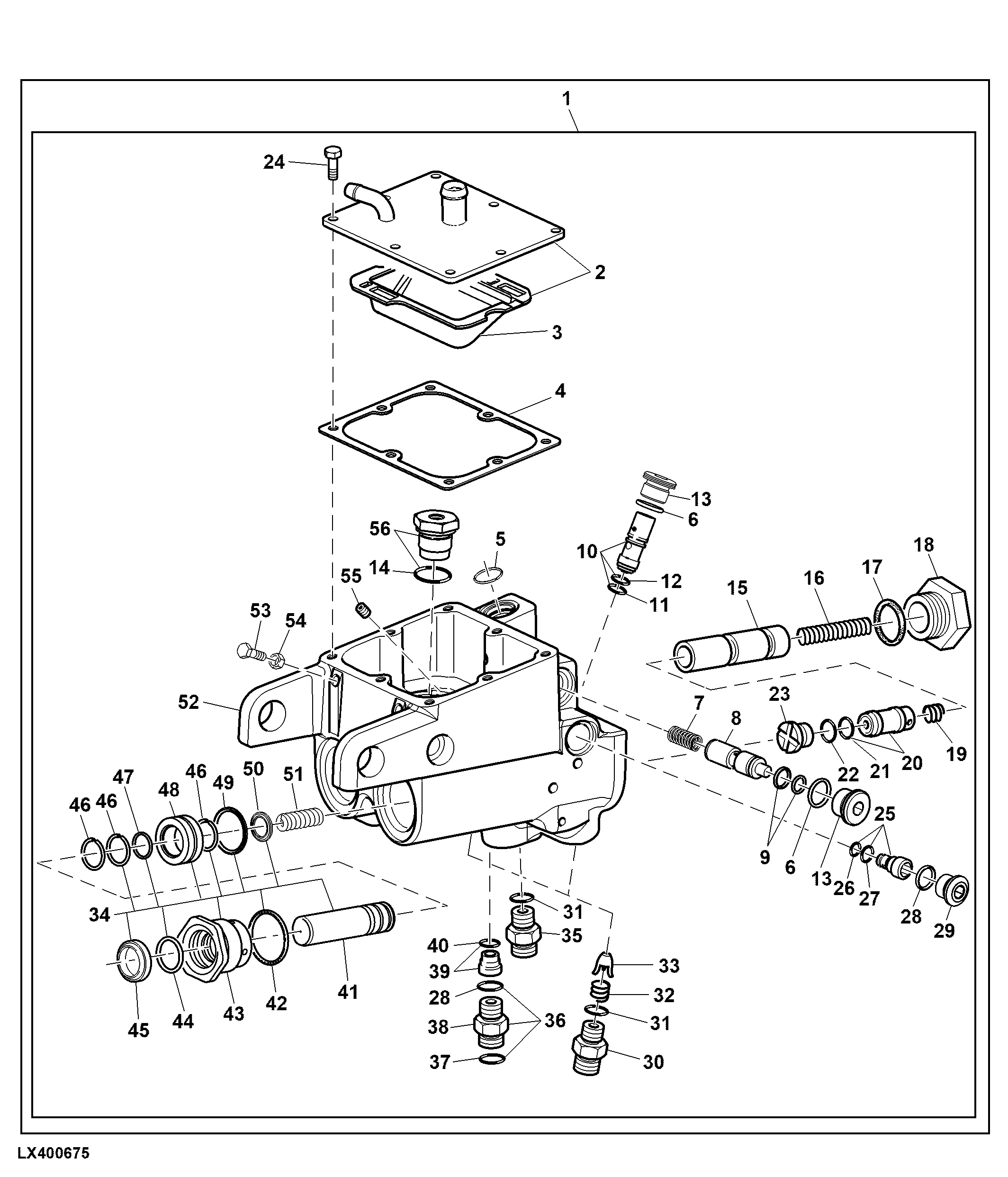

BRAKE VALVE (FOR TRACTORS WITH FRONT WHEEL BRAKES)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL204457	1	Brake	(PowrQuad™ Plus) (AutoQuad™) ORDER AL224569; SUB FOR AL180881
1	AL158355	1	Brake	(PowrQuad™ Plus) (AutoQuad™) ORDER AL224569, AL207449, AL200821
1	AL224570	1	Valve	(AutoPowr™/ IVT) SUB FOR AL211016
1	AL204458	1	Brake	(AutoPowr™/ IVT) ORDER AL224570; SUB FOR AL180891
1	AL224569	1	Valve	(PowrQuad™ Plus) (AutoQuad™) SUB FOR AL211012
1	AL177848	1	Brake	(AutoPowr™/ IVT) ORDER AL224570, AL207449, AL200821
2	AL206812	1	Cover	SUB FOR AL117230
3	L113186	1	Pan	-
4	L113190	1	Gasket	-
5	L156763	1	Snap Ring	-
6	51M7043	3	O-Ring	15.300 X 2.200 mm
7	L155987	1	Compression Spring	-
8	L153463	1	Valve Spool	-
9	AL150022	1	Packing	-
10	AL113726	1	Check Valve	-
11	L164885	1	O-Ring	-
12	51M7073	1	O-Ring	11.100 X 1.600 mm
13	L41384	1	Pipe Plug	-
14	51M7045	2	O-Ring	19.300 X 2.200 mm
15	-	2	Part 20	NSEP (ORD AL180881 OR AL180891)
16	L112778	2	Compression Spring	-
17	51M7048	2	O-Ring	29.600 X 2.900 mm
18	L114137	2	Fitting Plug	-
19	L113024	2	Compression Spring	-
20	AL113820	2	Pressure Relief Valve	-
21	51M7074	1	O-Ring	10.300 X 1.200 mm
22	L78620	2	O-Ring	-
23	L175606	2	Pipe Plug	SUB FOR L114298
24	19M7560	8	Cap Screw	M6 X 16
25	AL119746	1	Spool Valve	-
26	51M7078	1	O-Ring	8 X 1.200 mm
27	51M7079	1	O-Ring	10 X 1.200 mm
28	51M7042	1	O-Ring	13.300 X 2.200 mm
29	L158473	1	Plug	-
30	L102638	2	Fitting	-
31	51M7041	3	O-Ring	11.300 X 2.200 mm
32	L102649	2	Compression Spring	-
33	L154392	2	Poppet	-
34	AL151512	1	Piston	INCL KEYS 41-50
34	AL177878	1	Piston	(AutoPowr™/ IVT) INCL KEYS 41-50
35	38H5002	1	Adapter Fitting	-
36	AL150581	2	Strainer	-
37	T77613	4	O-Ring	-
38	38H5037	2	Adapter Fitting	-
39	AL150109	1	Check Valve	-
40	L11698	1	O-Ring	-
41	-	2	Part 47	NSEP (ORD AL151512 OR AL177878)
42	51M7072	2	O-Ring	32.600 X 2.900 mm
43	L112781	2	Screw	-
43	L173597	2	Screw	(AutoPowr™/ IVT)
44	L173615	2	Sealing Ring	(SUB FOR P47889 APPL)
45	L115682	2	Scraper Ring	-
46	-	4	Part 53	NSEP (ORD AL151512 OR AL177878)
47	-	2	Part 54	NSEP (ORD AL151512 OR AL177878)
48	-	2	Part 55	NSEP (ORD AL151512 OR AL177878)
49	AL115208	2	Packing	(ORD L174362, L174363)
50	-	2	Part 57	NSEP (ORD AL151512 OR AL177878)
51	L114297	2	Compression Spring	-
52	-	1	Part 59	NSEP (ORD AL180881 OR AL180891)
53	19M7407	2	Cap Screw	M8 X 25
54	14M7273	2	Nut	M8
55	AL116214	1	Filter	-
56	AL113728	2	Pressure Relief Valve	-

BRAKE VALVE (FOR TRACTORS WITH FRONT WHEEL BRAKES)
