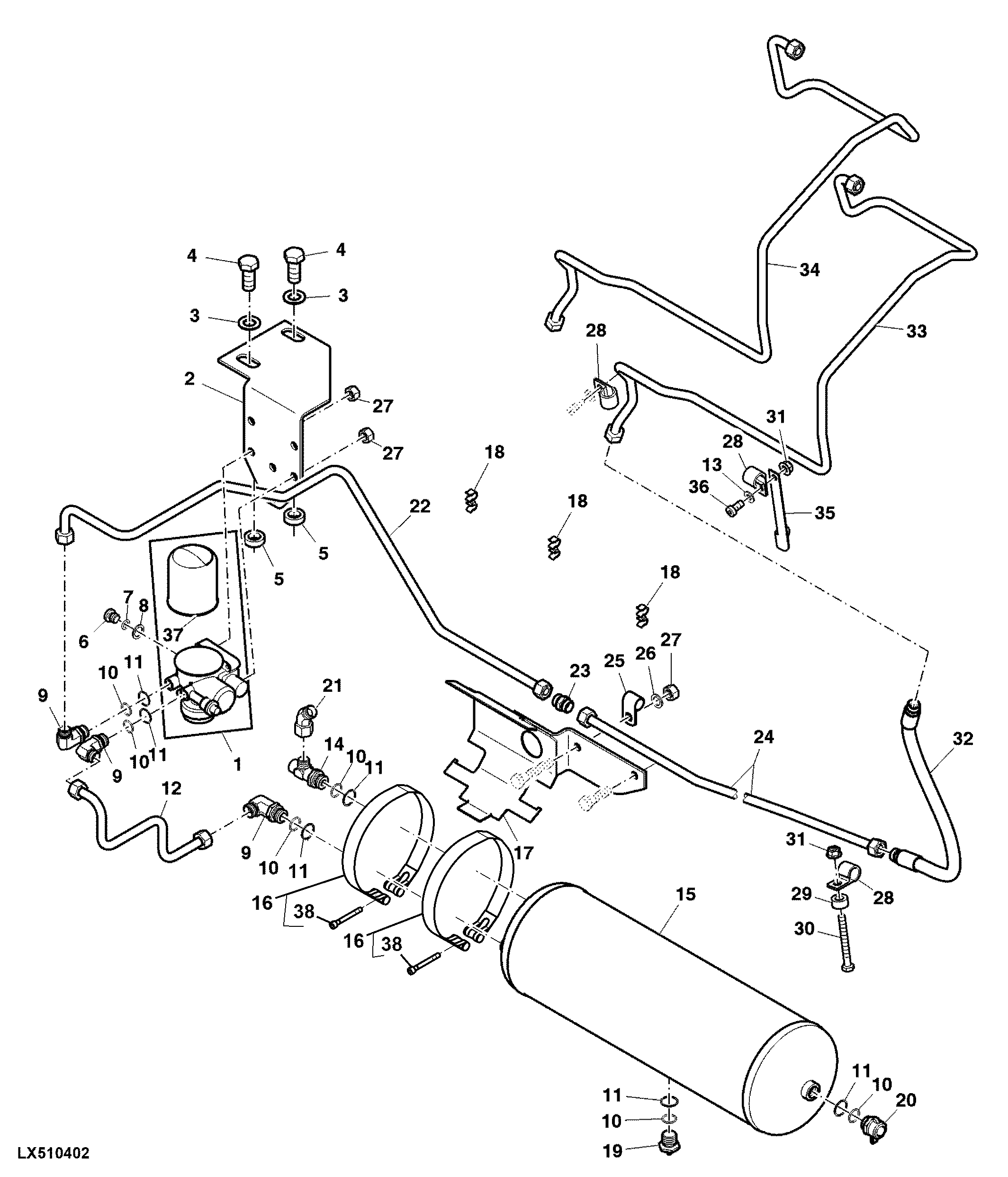

AIR DRYER FOR AIR TRAILER BRAKE SYSTEM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL216840	1	Air Dryer	-
1	AL181579	1	Air Dryer	ORDER AL216840
2	L203863	1	Bracket	-
3	24M7051	2	Washer	21 X 37 X 3 mm
4	19M7611	2	Cap Screw	M20 X 45
5	L169920	2	Sleeve	-
6	15M7079	1	Drain Plug	-
7	51M7040	1	O-Ring	9.300 X 2.200 mm
8	24M7376	1	Washer	14 X 20 X 1.500 mm
9	AL173259	3	Fitting	-
10	51M7045	6	O-Ring	19.300 X 2.200 mm
11	L170445	6	Back-Up Ring	-
12	AL181717	1	Line	-
13	24M7055	1	Washer	8.400 X 16 X 1.600 mm
14	AL173310	1	Fitting	-
15	AL181582	1	Reservoir	20L
16	AL203076	2	Clamp	-
17	AL201973	1	Holder	-
18	L175641	3	Clamp	-
19	AL68589	1	Drain Valve	-
20	AL168844	1	Tee Fitting	-
21	AL177734	1	Elbow Fitting	-
22	AL181716	1	Line	-
23	15M7068	1	Fitting	-
24	AL180896	1	Line	-
25	R73384	1	Clamp	-
26	24M7044	1	Washer	13 X 20 X 2 mm
27	14M7275	4	Nut	M12
28	R46414	3	Clamp	-
29	Z46383	1	Bushing	-
30	19M7274	1	Cap Screw	M8 X 70
31	14M7298	2	Flange Nut	M8
32	AL180876	1	Line	-
33	AL180833	1	Line	-
34	AL180859	1	Line	-
35	L205179	1	Bracket	-
36	19M7931	1	Screw	M8 X 16
37	AL204884	1	Air Dryer	-
38	L113409	2	Bolt	-
..	AL203022	1	Air Dryer	FI

AIR DRYER FOR AIR TRAILER BRAKE SYSTEM
