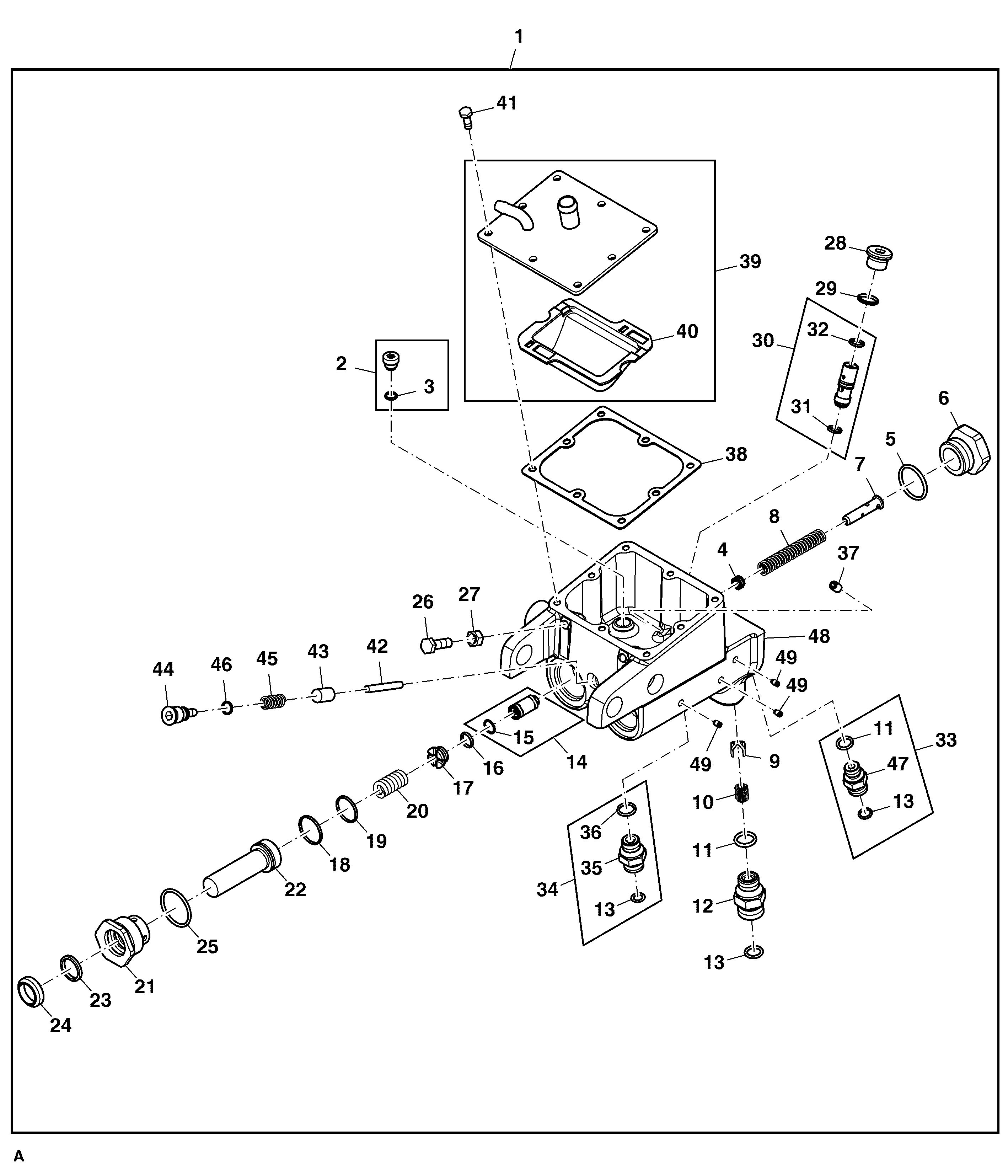

A Mounting Parts, Attachment, Brake Valve, Heavy Duty Version

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL209459	1	Valve	-
2	AL150109	3	Check Valve	-
3	L11698	3	O-Ring	-
4	L113024	2	Compression Spring	-
5	51M7048	2	O-Ring	29.600 X 2.900 mm
6	L209510	2	Fitting Plug	-
7	L209511	2	Retainer	-
8	L210454	2	Compression Spring	-
9	L154392	2	Poppet	-
10	L102649	2	Compression Spring	-
11	51M7041	3	O-Ring	11.300 X 2.200 mm
12	L102638	2	Fitting	-
13	T77613	4	O-Ring	-
14	AL113820	2	Pressure Relief Valve	-
15	51M7074	2	O-Ring	10.300 X 1.200 mm
16	L78620	2	O-Ring	-
17	L175606	2	Pipe Plug	-
18	L209237	2	Seal	-
19	L209238	2	O-Ring	-
20	L210455	2	Compression Spring	-
21	L209236	2	Screw	-
22	L210502	2	Piston	-
23	L173615	2	Sealing Ring	-
24	L115682	2	Scraper Ring	-
25	51M7072	2	O-Ring	32.600 X 2.900 mm
26	19M7407	2	Cap Screw	M8 X 25
27	14M7273	2	Nut	M8
28	L41384	1	Pipe Plug	-
29	51M7043	1	O-Ring	15.300 X 2.200 mm
30	AL113726	1	Check Valve	-
31	L53976	1	O-Ring	-
32	51M7073	1	O-Ring	11.100 X 1.600 mm
33	61M5002	1	Adapter Fitting	-
34	AL150581	1	Strainer	-
35	38H5037	1	Adapter Fitting	-
36	51M7042	1	O-Ring	13.300 X 2.200 mm
37	AL116214	1	Filter	-
38	L113190	1	Gasket	-
39	AL206812	1	Cover	-
40	L113186	1	Pan	-
41	19M7560	6	Cap Screw	M6 X 16
42	L205957	1	Pin	-
43	L205958	1	Pin	-
44	L172088	1	Pipe Plug	-
45	L150055	1	Compression Spring	-
46	51M7078	1	O-Ring	8 X 1.200 mm
47	38H5002	1	Adapter Fitting	-
48	-	1	Part 48	ORDER AL209459
49	AL229146	3	Plug	-
