RANGE SHIFTING (POWRQUAD WITH MECHANICAL REVERSER CONTROL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL82871	1	Shifter Rod	(SUB FOR AL77200)
2	AL81208	1	Support	-
3	R198159	1	Bushing	SUB FOR L77978
4	AL35460	1	Isolator	-
5	L79335	2	Washer	-
6	19M8403	1	Cap Screw	M8 X 75, (10.9)
7	14M7166	1	Lock Nut	M8
8	L77963	6	Washer	-
9	L77789	1	Quadrant	-
10	L77790	1	Quadrant	-
11	L77791	1	Quadrant	(WITH 20-SPEED TRANSMISSION = 40KM/H)
12	L101929	1	Bushing	(WITH 16-SPEED TRANSMISSION = 30KM/H) (SUB FOR L78029)
13	L100750	1	Quadrant	(SUB FOR L77792)
14	AL80657	1	Sheet	(SUB FOR L77120)
15	19M7865	3	Screw	M8 X 16, (10.9)
16	19M7286	1	Cap Screw	M6 X 25
17	14M7272	1	Nut	M6
18	14M7416	2	Flange Nut	M8
19	L77805	1	Knob	-
20	19M7560	1	Cap Screw	M6 X 16
21	L77964	1	Insert	-
22	24M7139	1	Washer	6.400 X 18 X 1.600 mm
23	34M7042	1	Spring Pin	6 X 40 mm
24	L102451	1	Extension Spring	(SUB FOR L100749)
25	AL78968	1	Support	(ORDER AL81208)

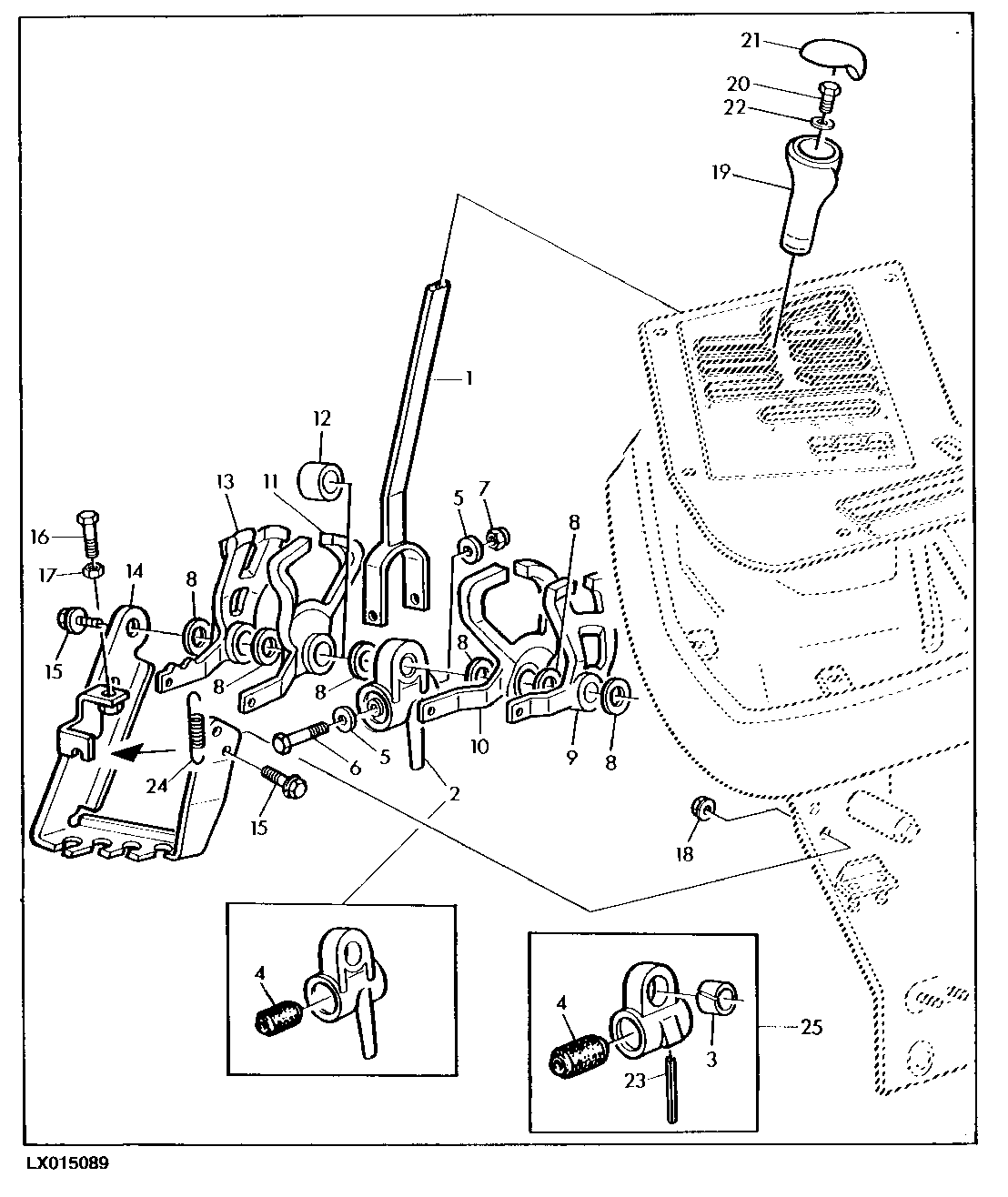

RANGE SHIFTING (POWRQUAD WITH MECHANICAL REVERSER CONTROL)
