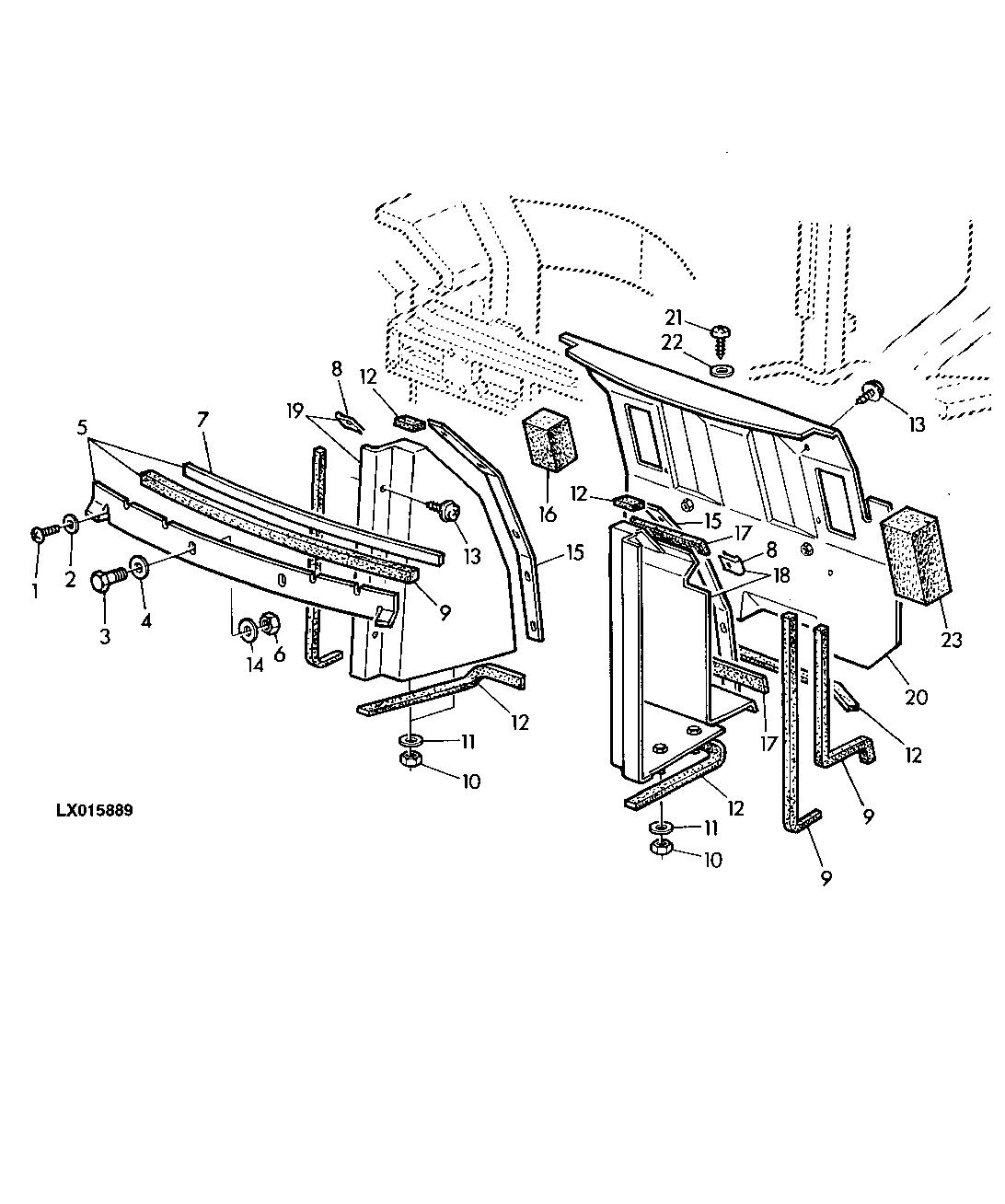

COVERING (CAB WITH REAR SLOPING FLOOR PLATE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21M7292	4	Screw	M6 X 16
2	24M7244	4	Washer	6.400 X 12 X 1.600 mm
3	19M8830	2	Screw	M8 X 30
4	24M7260	2	Washer	8.400 X 24 X 2 mm
5	AL82752	1	Angle	-
6	14M7166	2	Lock Nut	M8
7	L59748	1	Pad	TK= 15X2.LGTH= 3000MM (118-7/64")
8	L111820	5	Nut	-
9	L111703	1	Seal	-
10	14M7273	4	Nut	M8, M8
11	24M7298	4	Washer	8.400 X 25 X 2 mm
12	-	1	Part 12	(MF L165436)
13	36M1001	16	Screw With Washer	-
14	24H1292	2	Washer	11/32" X 3/4" X 0.120"
15	L111754	1	Seal	-
16	L110138	1	Pad	-
17	L59796	1	Weatherstrip	LGTH= 1000MM (39-3/8")
18	AL82787	1	Shield	-
19	AL82750	1	Shield	-
20	AL113496	1	Shield	NLA, (SUB FOR AL82754)
21	37M7193	3	Screw	-
22	24M7251	3	Washer	6.400 X 18 X 1.600 mm
23	L110139	1	Pad	-
..	L165436	1	Weatherstrip	LGTH= 13000MM

COVERING (CAB WITH REAR SLOPING FLOOR PLATE)
