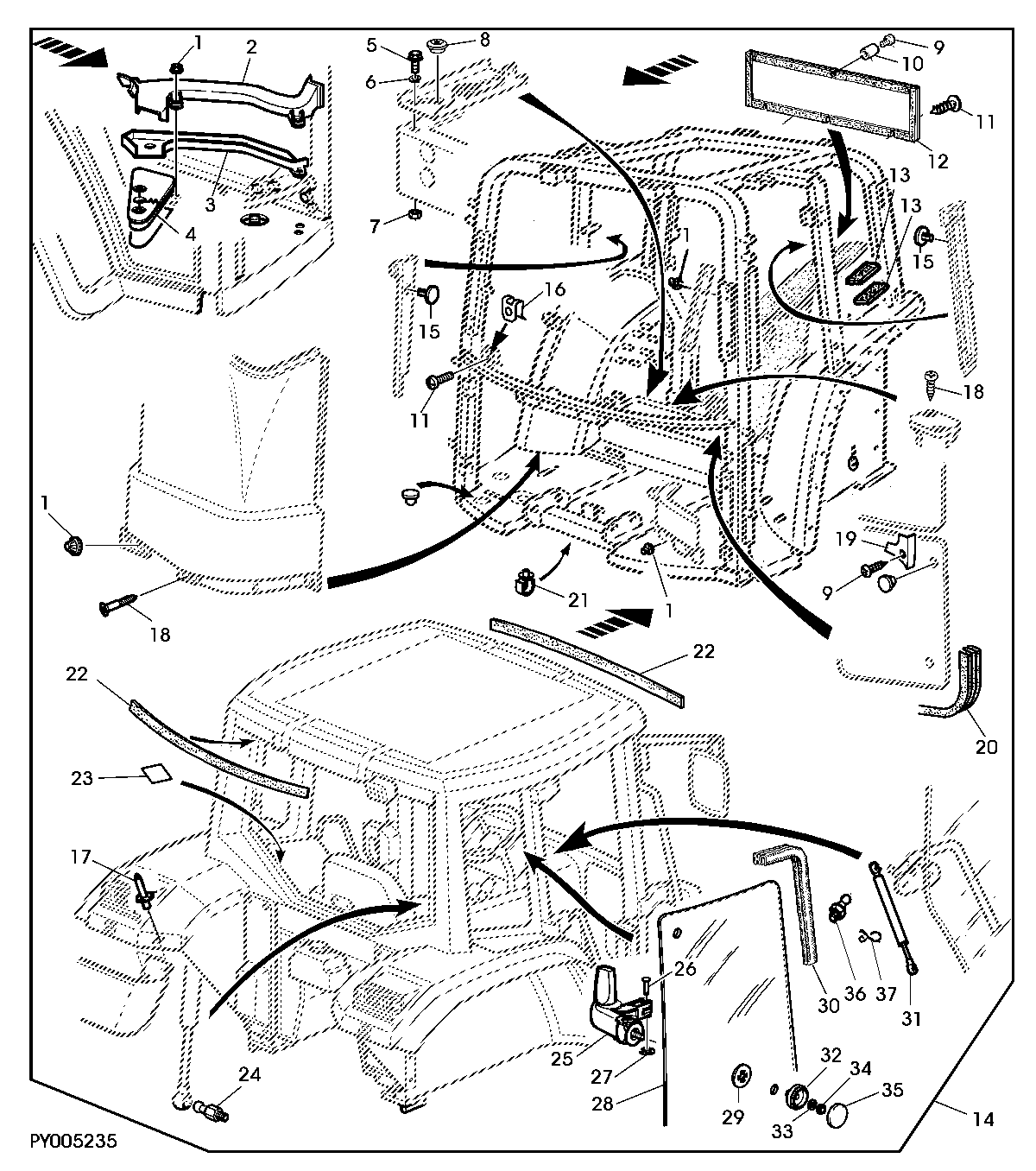

Adapter Kit For Replacement Cab Frame

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L40924	11	Nut	-
2	AL116062	1	Channel	-
3	AL116064	1	Channel	-
4	L114062	1	Grommet	-
5	37M7361	1	Screw	M6 X 16
6	12M7133	1	Lock Washer	6 mm
7	14M7303	1	Flange Nut	M6
8	L76801	1	Grommet	-
9	37M7193	5	Screw	-
10	L114900	3	Spacer	-
11	L102588	5	Screw	-
12	AL114127	1	Cover	-
13	AL174565	1	Dual Lock Fastener	(SUB FOR L56021, L39860)
14	AL116365	1	Kit	-
15	L113659	2	Plug	-
16	L79415	2	Lock Nut	-
17	L110898	4	Rivet	-
18	L100380	3	Screw	-
19	L110323	1	Retainer	RH
19	L110324	1	Retainer	LH
20	-	2	Part 21	NSEP (MF AL164267)
21	L115427	1	Clamp	-
22	L112290	2	Weatherstrip	-
23	L116305	2	Label	-
24	L113715	2	Ball Stud	-
25	AL152732	1	Latch	LH (SUB FOR AL118242)
25	AL152733	1	Latch	RH (SUB FOR AL118243)
26	L115740	2	Pin Fastener	-
27	40M7251	2	Snap Ring	SUB FOR 40M7088
28	L113305	1	Windowpane	RH
28	L113306	1	Windowpane	LH
29	L78704	2	Sealing Washer	-
30	-	2	Part 33	NSEP (MF AL164267)
31	AL151278	2	Gas Operated Cylinder	(SUB FOR AL110629)
32	L78702	2	Bushing	-
33	24M7251	2	Washer	6.400 X 18 X 1.600 mm
34	14M7272	2	Nut	M6
35	L78703	2	Cap	-
36	R237474	2	Ball Stud	(SUB FOR R97588)
37	56M7007	2	Ball Joint Retainer	-
..	AL164267	1	Weatherstrip	LGTH= 20M (787"), KIT, (SUB FOR AL117017)

Adapter Kit For Replacement Cab Frame

Нет текстового описания
