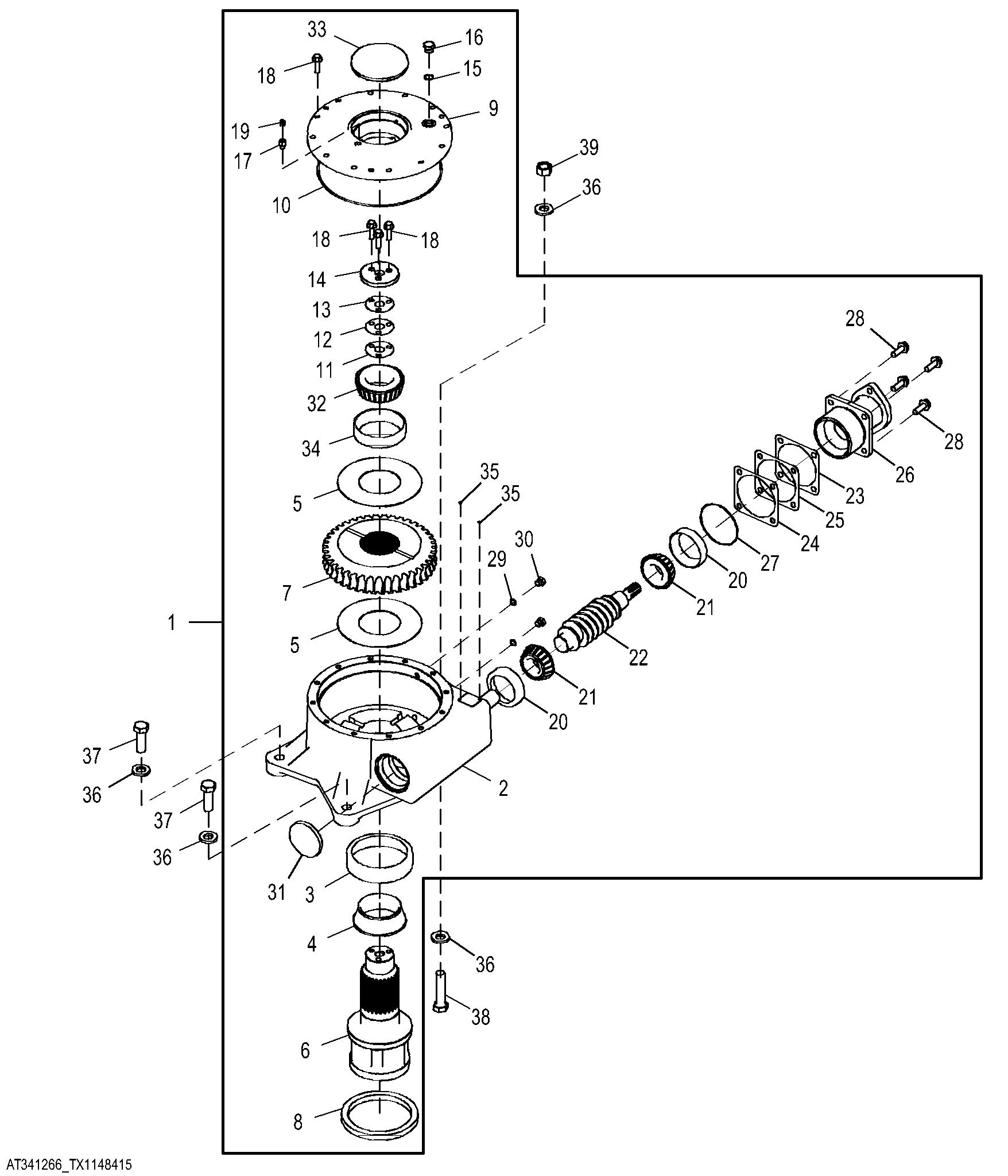

Circle Drive Without Clutch (646096 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE30601	1	Gear Case	CA
2	CE31160	1	Housing	SUB FOR T151485
3	JD9134	1	Bearing Cup	-
4	AT169451	1	Bearing Cone	-
5	T152995	2	Thrust Washer	-
6	T152876	1	Pinion Shaft	-
7	T167011	1	Worm Gear	-
8	AT169452	1	Seal	-
9	T152877	1	Cover	-
10	R37287	1	O-Ring	TK = 278.994 X 3.531 mm
11	T152990	1	Shim	TK = 0.1 mm
12	T152991	1	Shim	TK = 0.2 mm
13	T152992	1	Shim	TK = 0.5 mm
14	T152994	1	Spacer	TK =SAE 8, 1/2 in. X 2 in, HS
15	R26375	1	O-Ring	TK =16.358 X 2.210 mm
16	R39112	1	Fitting	-
17	CE17879	1	Adapter Fitting	-
18	19M7835	15	Screw	M10 X 35
19	E14814	1	Pressure Relief Fitting	ORDER DE31197
19	DE31197	1	Breather	-
20	JD8240	2	Bearing Cup	-
21	JD10144	2	Bearing Cone	-
22	T167010	1	Shaft	USE WITH T167011
23	T152881	1	Shim	TK = 0.1 mm
24	T152882	1	Shim	TK = 0.2 mm
25	T152883	1	Shim	TK = 0.5 mm
26	T152879	1	Flange	-
27	T42302	1	O-Ring	TK =101.270 X 2.616 mm
28	19M7790	4	Screw	M12 X 35
29	R26448	2	O-Ring	TK =11.887 X 1.981 mm
30	R27218	2	Fitting Plug	-
31	T152993	1	Plug	-
32	JD10024	1	Bearing Cone	-
33	Z40239	1	Cap	-
34	JD9021	1	Bearing Cup	-
35	CE18916	2	Pin Fastener	-
36	24M7242	4	Washer	21.400 X 42 X 5 mm, TK =21.400 X 42 X 5 mm, SUB FOR T10510
37	19M3015	2	Cap Screw	M20 X 60
38	19M8147	1	Cap Screw	M20 X 90
39	14M7277	1	Nut	M20

Circle Drive Without Clutch (646096 - )
