Открытый узел

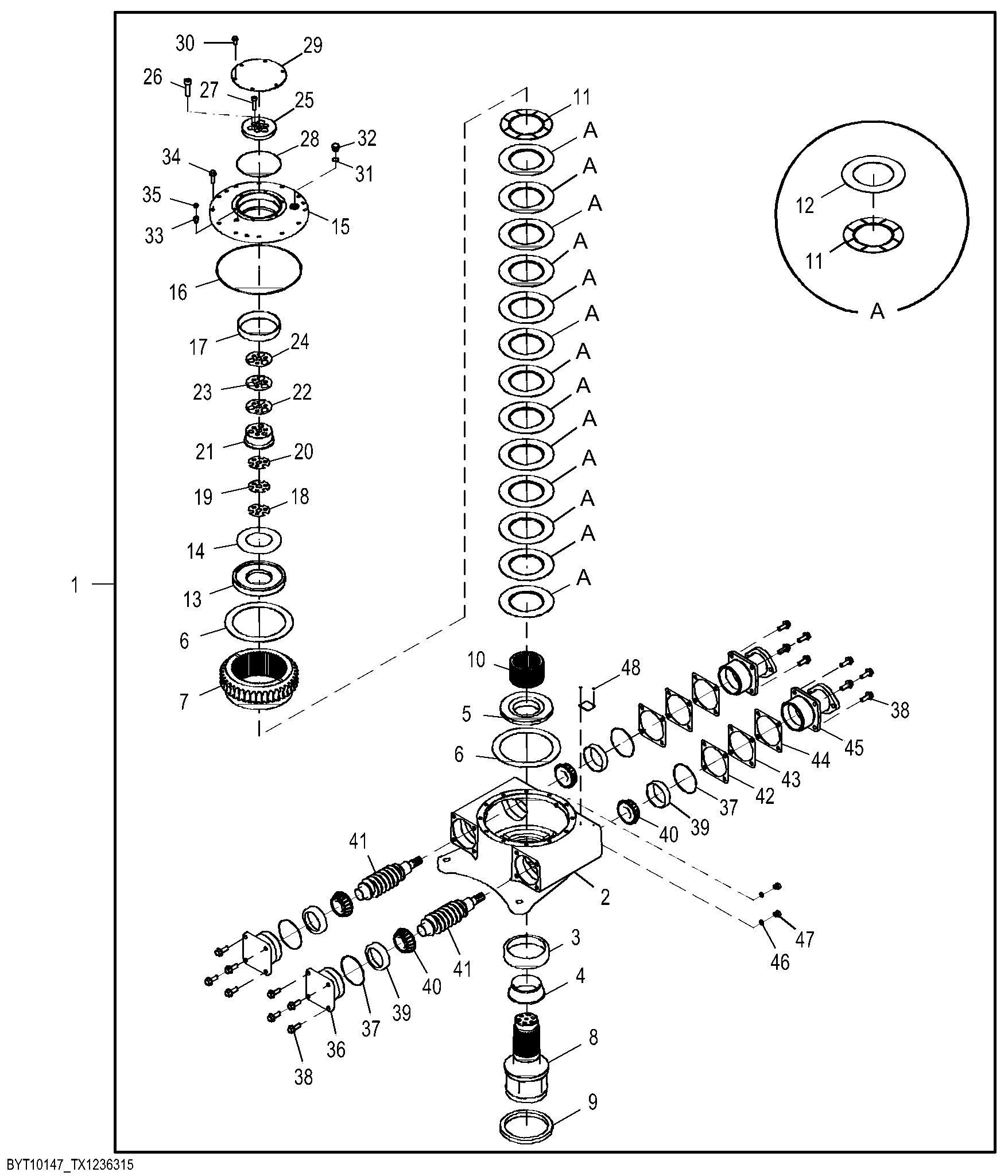

Circle Drive With Clutch, Dual Input

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE20695	1	Gear Case	-
2	CE21125	1	Housing	-
3	JD9134	1	Bearing Cup	-
4	AT169451	1	Bearing Cone	-
5	T165065	1	Plate	-
6	T165063	2	Thrust Washer	-
7	T184228	1	Worm Gear	Z= 40
8	T165061	1	Pinion Shaft	-
9	AT169452	1	Seal	-
10	T165064	1	Hub	-
11	AT184409	14	Clutch Disk	-
12	T164986	13	Plate	-
13	T165066	1	Plate	-
14	T165791	1	Disk Spring	-
15	T165056	1	Cover	-
16	R37287	1	O-Ring	-
17	JD9141	1	Bearing Cup	-
18	T165068	1	Shim	TK = 0.10 mm
19	T165069	1	Shim	TK = 0.15 mm
20	T165070	1	Shim	TK = 0.50 mm
21	T165067	1	Support	-
22	T165072	1	Shim	TK = 0.10 mm
23	T165073	1	Shim	TK = 0.15 mm
24	T165074	1	Shim	TK = 0.50 mm
25	T165062	1	Spacer	-
26	T165071	3	Screw	-
27	T165075	3	Screw	-
28	T80123	1	O-Ring	-
29	T165077	1	Cover	-
30	19M7866	6	Screw	M8 X 20
31	R26375	1	O-Ring	-
32	R39112	1	Fitting	-
33	CE17879	1	Adapter Fitting	-
34	19M7835	12	Screw	M10 X 35
35	DE31197	1	Breather	-
36	CE21520	2	Bearing Housing W/O Bearing	-
37	T42302	4	O-Ring	-
38	19M7790	16	Screw	M12 X 35
39	JD8240	4	Bearing Cup	-
40	JD10144	4	Bearing Cone	-
41	T167010	2	Shaft	-
42	T152881	2	Shim	TK = 0.10 mm
43	T152882	2	Shim	TK = 0.15 mm
44	T152883	2	Shim	TK = 0.50 mm
45	T152879	2	Flange	-
46	R26448	2	O-Ring	-
47	R27218	2	Fitting Plug	-
48	CE18916	2	Pin Fastener	-

Circle Drive With Clutch, Dual Input
