Открытый узел

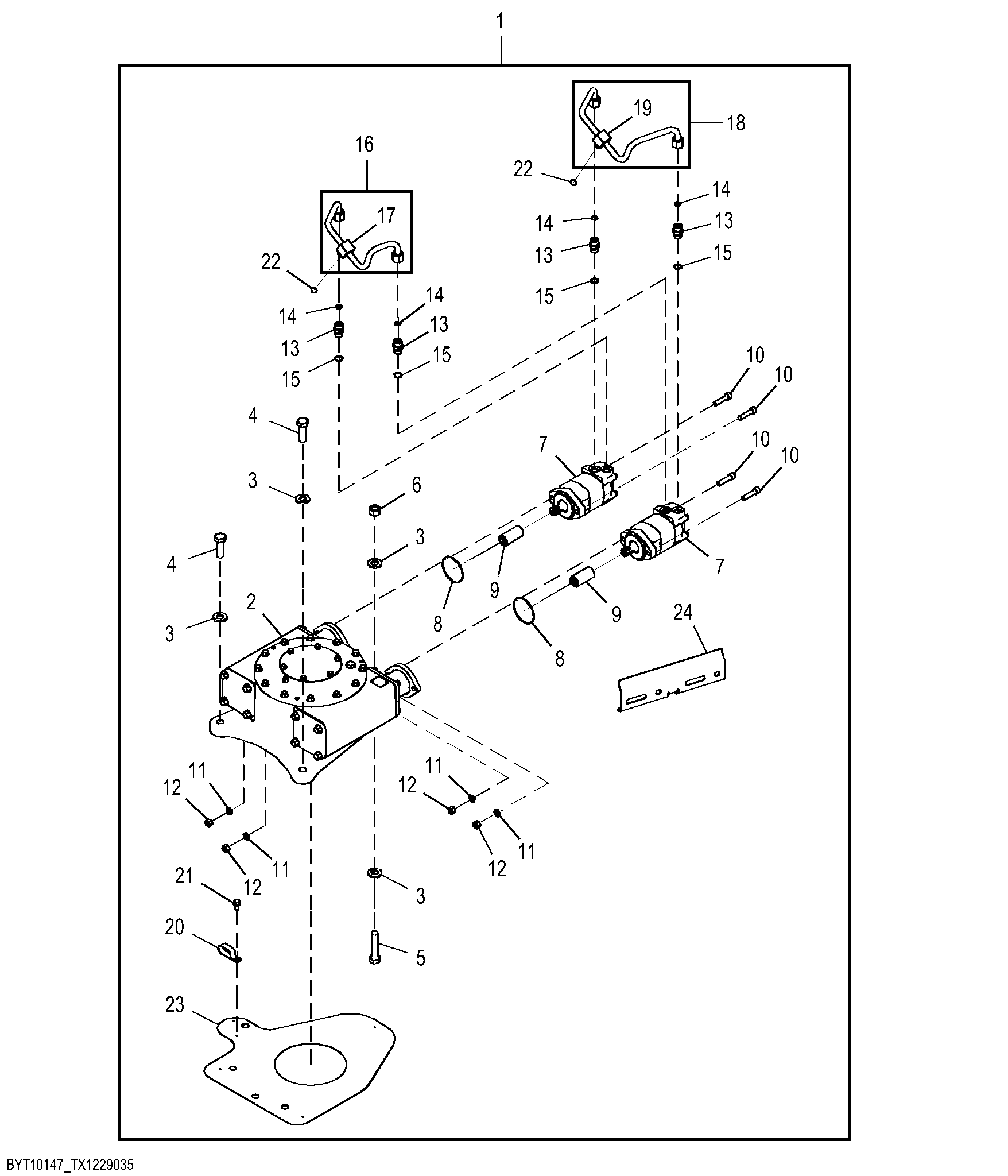

Circle Drive Kit with Clutch, Standard Controls

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BYT10147	1	Drive Kit	Circle Drive with Clutch WHOLE GOODS
2	DE32329	1	Worm Gear Drive	Circle Drive Dual Input with Clutch Components On Separate Page, SUB FOR DE20695
3	24M7242	4	Washer	21.400 X 42 X 5 mm
4	19M3015	2	Cap Screw	M20 X 60
5	19M8147	1	Cap Screw	M20 X 90
6	14M7277	1	Nut	M20
7	AT455739	2	Hydraulic Motor	-
7	T190611	1	Seal	-
7	T190612	1	Seal	-
7	T190613	1	Back-Up Ring	-
8	U42702	2	O-Ring	-
9	T150942	2	Splined Coupling	-
10	19H3033	4	Screw	1/2" X 2"
11	12H301	4	Lock Washer	1/2"
12	14H1040	4	Nut	1/2"
13	38H5004	4	Adapter Fitting	-
14	T77932	4	O-Ring	-
15	51M7045	4	O-Ring	19.300 X 2.200 mm
16	AT441043	1	Line	-
16	38H5081	2	Tube Nut	-
16	38H1134	2	Shoulder Fitting	-
17	38H1255	1	Tee Fitting	-
18	AT441042	1	Line	-
18	38H5081	2	Tube Nut	-
18	38H1134	2	Shoulder Fitting	-
19	38H1255	1	Tee Fitting	-
20	R50454	1	Clamp	-
21	19M9844	1	Screw	M10 X 20
22	T77932	2	O-Ring	-
23	T325734	1	Plate	-
24	T234887	1	Bracket	NLA

Circle Drive Kit with Clutch, Standard Controls

Нет текстового описания
