Открытый узел

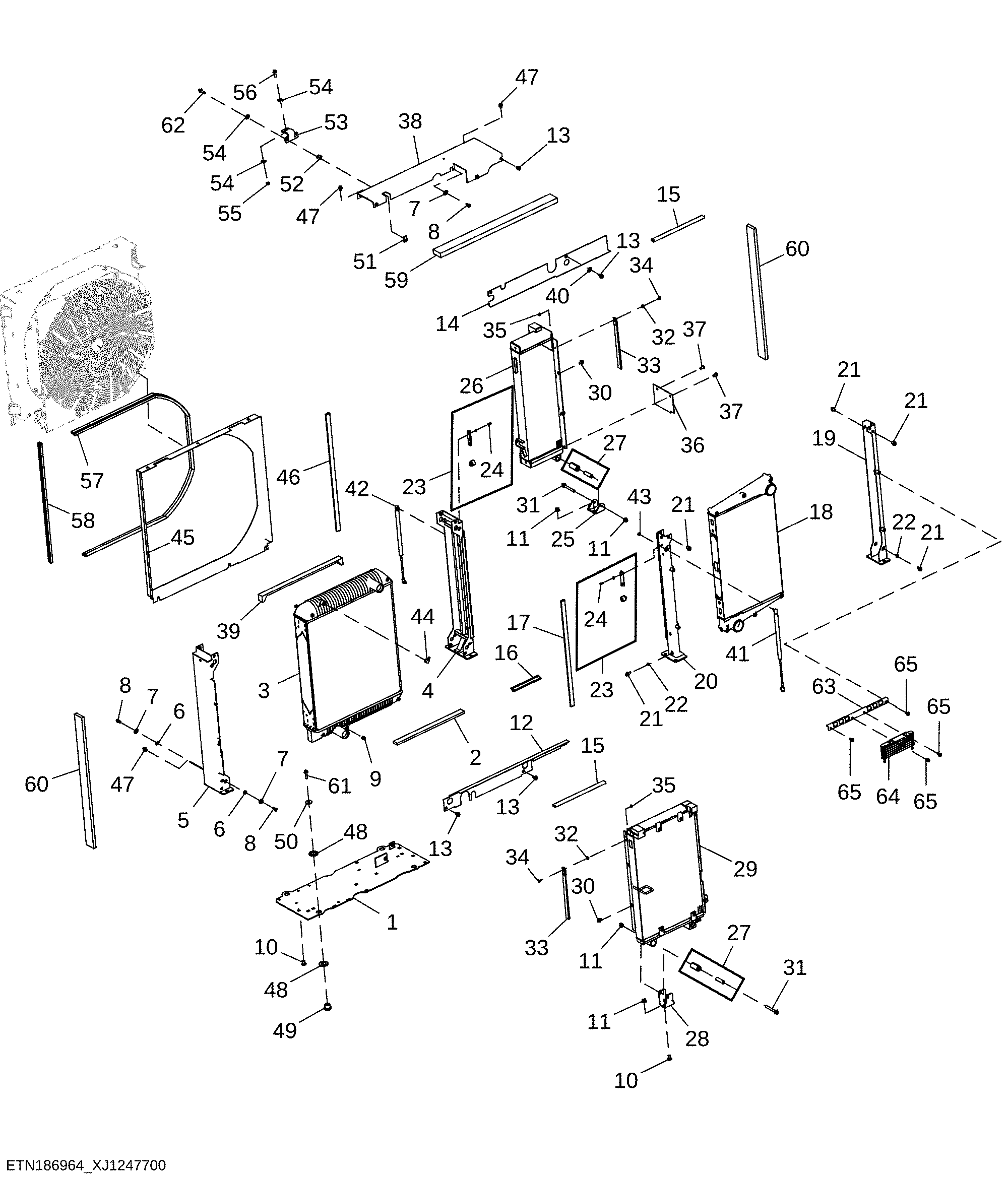

Cooling System (Engine 6068DW201-DZ106933-)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT485784	1	Plate	-
2	T231664	1	Isolator	Lower Radiator
3	AT440411	1	Heat Exchanger	-
4	AT336096	1	Channel	-
5	AT336103	1	Channel	-
6	N100859	8	Washer	-
7	24M7296	8	Washer	10.500 X 30 X 2.500 mm
8	19M7938	8	Cap Screw	M10 X 20
9	15H623	1	Pipe Plug	3/8"
10	03M7197	12	Bolt	M12 X 25
11	14M7299	14	Flange Nut	M12
12	T227198	1	Deflector	-
13	19M7784	8	Screw	M10 X 20
14	T347153	1	Deflector	-
15	-	2	Part 15	MAKE FROM T227216 CTL 781 mm
16	T227234	1	Isolator	-
17	T227216	1	Isolator	-
18	AT365067	1	Intercooler	-
19	AT485921	1	Channel	-
20	AT485786	1	Channel	-
21	19M7784	7	Screw	M10 X 20
22	N276750	3	Washer	-
23	AT363574	2	Isolator Kit	-
24	19M8406	6	Screw	M6 X 20
25	AT359887	1	Bracket	-
26	AT456407	1	Oil Cooler	Transmission
27	AT363573	2	Bushing	-
28	AT359888	1	Bracket	Hydraulic / Axle Oil Cooler
29	AT456408	1	Oil Cooler	Hydraulic / Axle
30	19M7783	5	Screw	M10 X 16
31	19M7820	2	Screw	M12 X 100
32	24M7404	2	Washer	12 X 20 X 3 mm
33	AT338717	2	Strap	-
34	03M7221	2	Bolt	M6 X 16
35	14M7303	2	Flange Nut	M6
36	T228059	1	Deflector	-
37	MT2485	2	Plug	-
38	AT527923	1	Bracket	SUB FOR T347154
39	T227197	1	Isolator	-
40	24M7296	1	Washer	10.500 X 30 X 2.500 mm
41	AT365393	1	Gas Operated Cylinder	-
42	AT365393	1	Gas Operated Cylinder	-
43	14M7298	4	Flange Nut	M8
44	T364561	1	Hose Fitting	-
45	AT342108	1	Shroud	-
46	T203495	1	Isolator	-
47	19M7783	5	Screw	M10 X 16
48	24M7455	8	Washer	31 X 56 X 5 mm
49	AT139776	4	Isolator	-
50	24H1985	4	Washer	13/32" X 1-5/8" X 0.134"
51	H146457	4	Nut	-
52	U42208	4	Isolator	-
53	T225892	2	Angle	-
54	24M7545	8	Washer	10.500 X 30 X 2.500 mm
55	14M7517	2	Lock Nut	M10
56	19M9986	2	Screw	M10 X 35
57	T227451	1	Isolator	-
58	-	1	Part 58	MAKE FROM T227451 CTL 887 mm
59	T289646	1	Deflector	-
60	T289645	2	Deflector	-
61	19M7805	4	Screw	M10 X 45
62	19M9846	4	Screw	M10 X 40
63	AT509147	1	Bracket	-
64	RE558502	1	Fuel Cooler	-
65	19M9836	4	Screw	M8 X 20

Cooling System (Engine 6068DW201-DZ106933-)

Нет текстового описания
