Открытый узел

Arm 4.2 m

Arm 4.2 m

Arm 4.2 m

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

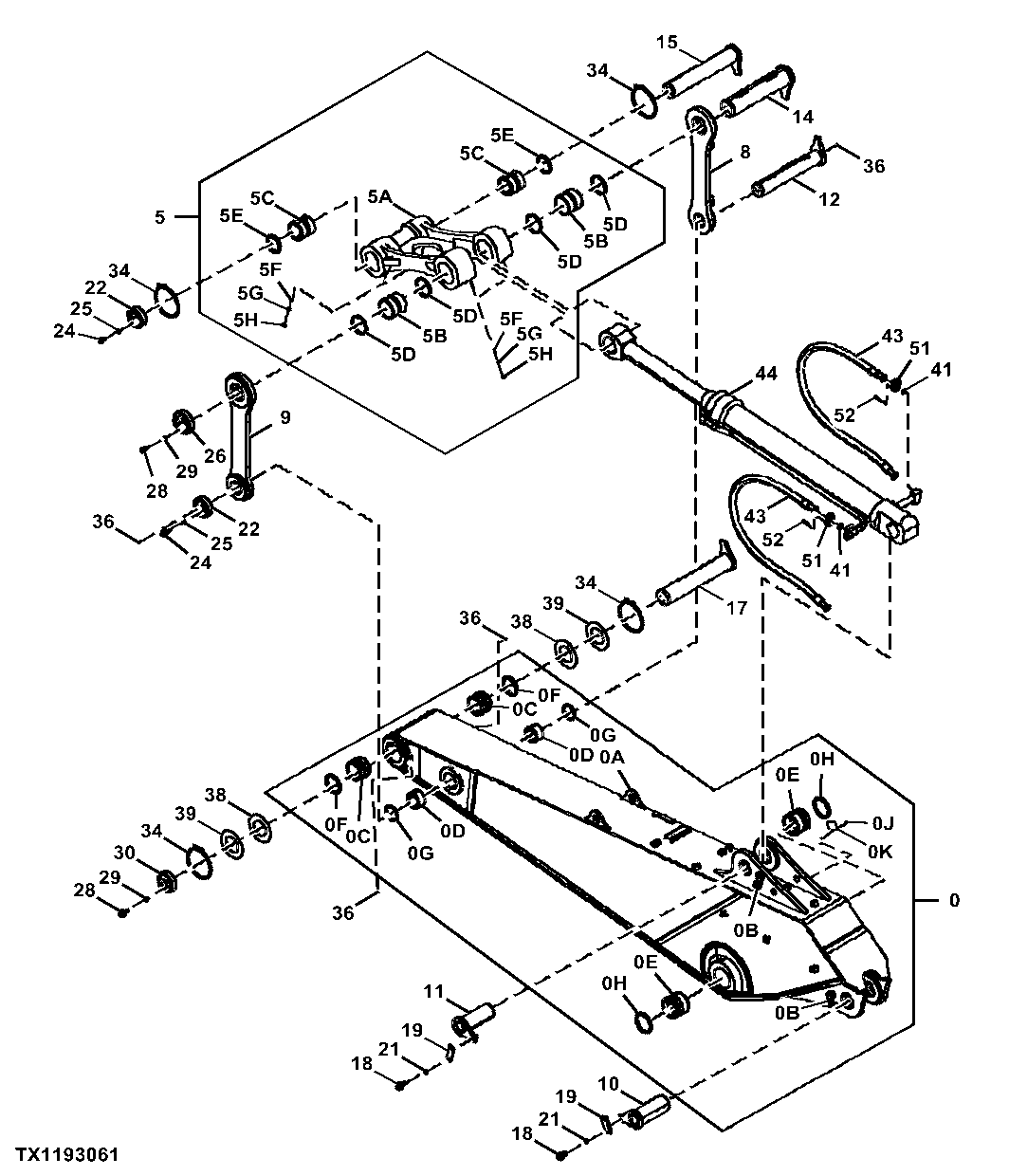

Arm 4.2 m

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9268529G	1	Arm	SUB FOR 9268529
5	9275606	1	Link	Bucket Link
8	8065547	1	Link	Arm Link
9	8065548	1	Link	Arm Link
10	8102736	1	Pin	-
11	8102807	1	Pin	-
12	8102808	1	Pin	-
14	8101371	1	Pin	-
15	8102813	1	Pin	-
17	8102806	1	Pin	-
18	19M7950	4	Cap Screw	M20 X 45, SUB FOR J912045
19	4122729	2	Strap	-
21	J222020	4	Washer	-
22	4393378G	2	Stop	SUB FOR 4393378
24	J241645	6	Bolt	-
25	24M7338	6	Washer	17 X 30 X 3 mm, SUB FOR J222016
26	4393383	1	Stop	-
28	19M7597	6	Cap Screw	M20 X 50, SUB FOR J912050
29	J222020	6	Washer	-
30	4393381	1	Stop	-
34	4487585	4	O-Ring	-
36	J75481	4	Fitting	-
38	4379157	2	Thrust Washer	-
39	4379158	2	Thrust Washer	-
41	T72216	2	O-Ring	SUB FOR 4508805
43	4660117	2	Hydraulic Hose	-
44	FYA00044324G	1	Cylinder	Bucket Cylinder Components On Separate Page, 4643514 NLA
51	AT131685	2	Flange Fitting	-
52	19M8734	2	Screw	M14 X 45
0A	-	1	Part 2	NSEP
0B	4379221	2	Stop	-
0C	4421175	2	Bushing	-
0D	4129729	2	Bushing	-
0E	4218719	2	Bushing	-
0F	4254520	2	Seal	-
0G	4251212	2	Seal	-
0H	4251766	2	Seal	-
0J	37H99	4	Screw	0.100" X 1/4", SUB FOR M492564
0K	-	1	Part 10	NSEP
5A	-	1	Part 13	1033841 NLA
5B	4234708	2	Bushing	-
5C	4474098	2	Bushing	-
5D	4251753	4	Seal	-
5E	4324194	2	Seal	-
5F	J75481	4	Fitting	-
5G	4130686	4	Bushing	-
5H	4105912	4	Cap	-
