Открытый узел

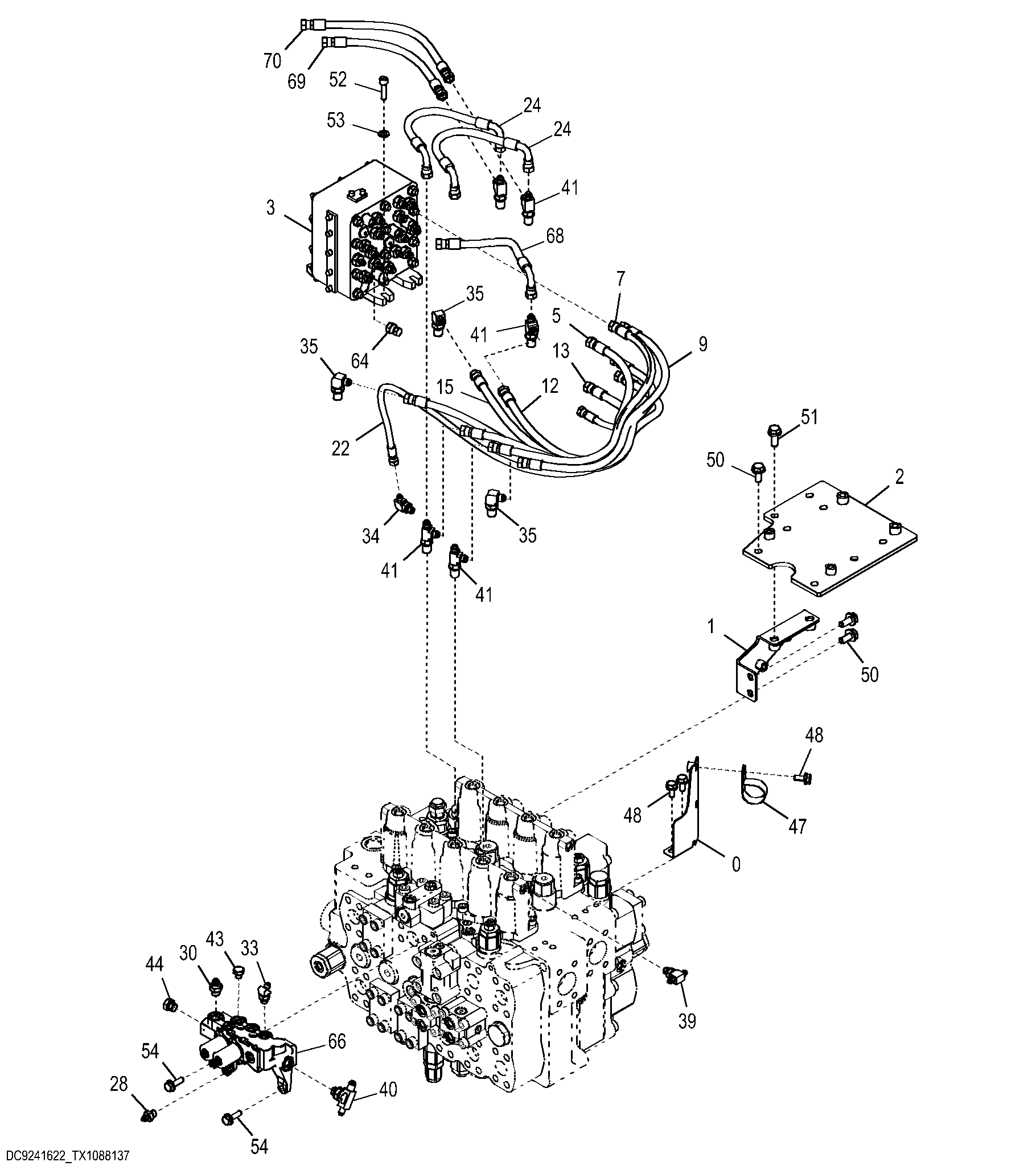

Pilot Lines (Control Valve Top To Manifold)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8117994	1	Bracket	-
1	8118678	1	Bracket	-
2	8118702	1	Plate	-
3	4718276	1	Valve	-
5	4720798	1	Hydraulic Hose	-
7	4713480	1	Hydraulic Hose	-
9	4713482	1	Hydraulic Hose	-
12	4474669	1	Hose	SUB FOR 4655858
13	4436210	1	Hose	SUB FOR 4474668 AND 4484593
15	4713483	1	Hydraulic Hose	-
22	4713488	1	Hydraulic Hose	-
24	4436269	2	Hydraulic Hose	-
28	A852122	6	Adapter Fitting	-
28	957366	1	O-Ring	-
30	A852133	2	Adapter Fitting	-
30	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
33	A852222	2	Union Fitting	-
33	957366	1	O-Ring	-
34	4154670	12	Elbow Fitting	SUB FOR A852322
34	957366	1	O-Ring	-
35	4208913	4	Adapter Fitting	-
35	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
39	A852522	1	Tee Fitting	-
39	957366	1	O-Ring	-
40	4249344	1	Tee Fitting	-
40	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
41	4208910	5	Tee Fitting	-
41	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
43	A885002	1	Plug	-
43	4506418	1	O-Ring	-
44	A885003	1	Pipe Plug	-
44	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
47	XCL-29	2	Hose Clamp	SUB FOR 4193848
48	-	3	Part 34	J271025 NLA
48	19M7402	3	Cap Screw	M10 X 25, SUB FOR J901025
48	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
50	-	4	Part 37	J271230 NLA
50	19M8011	4	Cap Screw	M12 X 30, SUB FOR J901230
50	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
51	-	2	Part 40	J271235 NLA
51	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
51	19M7403	2	Cap Screw	M12 X 35, SUB FOR J901235
52	19M8338	4	Screw	M10 X 40, SUB FOR J781040
53	24M7028	4	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
54	-	2	Part 45	J271035 NLA
54	19M7550	2	Cap Screw	M10 X 35, SUB FOR J901035
54	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
64	4650482	1	Plug	-
66	FYB60001292	1	Solenoid Valve	SUB FOR 9316552 AND 9316553
68	4720697	1	Hydraulic Hose	-
69	4720698	1	Hydraulic Hose	-
70	4720779	1	Hydraulic Hose	-

Pilot Lines (Control Valve Top To Manifold)
